机组有功无功操作

在图 CTR01，CTR02,CTR03,CTR04 四幅图当中，有种按钮形如：

。以 CTR01

为例：

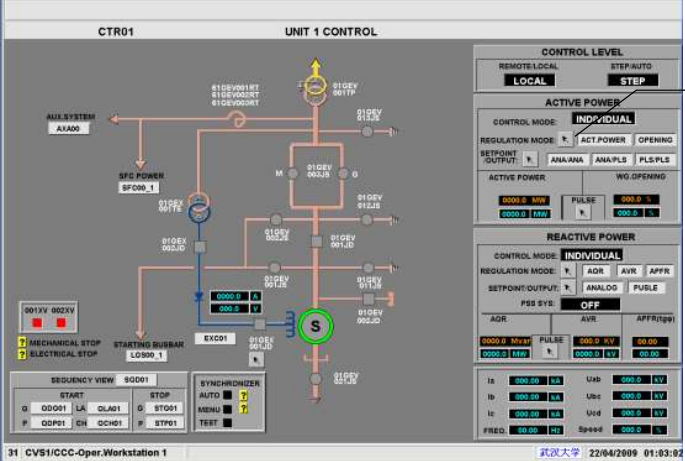

一号机组操控界面图

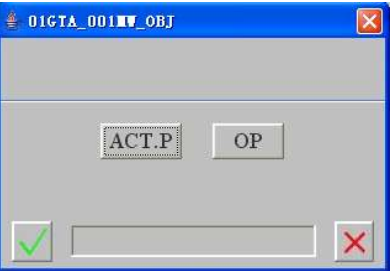

以图标是为例：点击该按钮，弹出如下窗口：

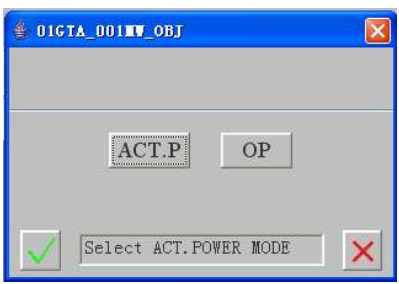

当点击按钮

时，上述窗口变为：

点击按钮

发送报文，该按钮右边的文字图元会相应的改动色彩，如下图

所示：

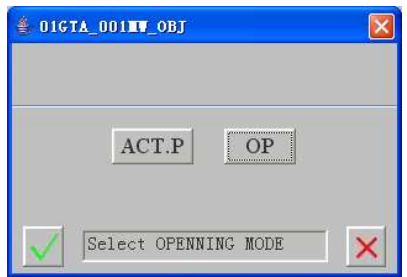

当点击按钮

时，如下窗口所示：

点击按钮

发送报文，该按钮右边的文字图元会相应的改动色彩，如下图

所示：

。

毛病处理操作

毛病处理是指首要由教练台设置毛病，然后模型和流程进行计算，根据计算结果宣布毛病报警信息，该信息会通过仿真服务器发送到学员台的报警站，新学员根据报警信息和报警等级可以辨认出是什么毛病，后在学员台上恢复毛病。

具体操作如下：

首要报警站获得报警信息，如图所示：

上图是教练台设置了一个毛病，然后学员台得到的报警信息，新学员根据报警

信息，可以辨认出是什么体系呈现了毛病。新学员在学员台上进行毛病恢复操

作如下：

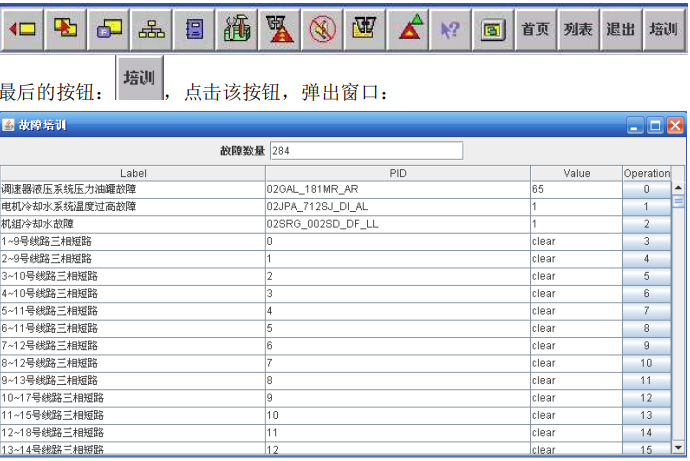

主界面上的上工具条：

最后的按钮：，点击该按钮，弹出窗口：

该表格将仿真培训体系可以模拟的毛病全部列出，并给出了详细毛病说明，新学员根据报警信息，然后在该表格里查找相应的毛病，点击表格最右边一列对应的按钮

，然后宣布毛病恢复信息。

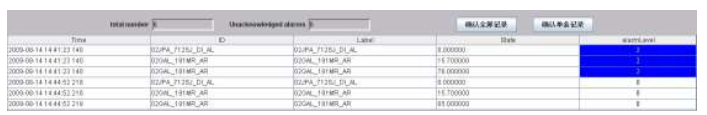

此刻在报警站会呈现报警信息等级有较高等级变为 0 级，表明毛病已经恢复，如

下图所示：
