自动答题卡识别考试系统设计方案

一．自动答题卡识别简介

模板用于定义答题卷的元数据，扫描程序依赖模板的定义来识别答题卷的图像、识别考生的考号、客观题、各类标记，并切割用户定义的子图。模板制作程序是一个多文档界面的模板编辑软件，界面美观、直观，使用相当简单，用户可一学即会。

显示已经描点的状态，方便查看。

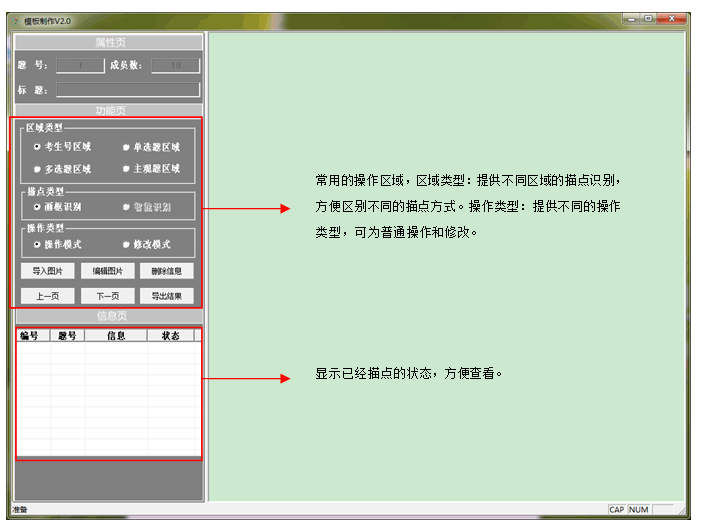

常用的操作区域，区域类型：提供不同区域的描点识别，方便区别不同的描点方式。操作类型：提供不同的操作类型，可为普通操作和修改。

二．名词解释

• OMR考号：考生用2B铅笔填涂的考生考号。
• 条码考号：用条形码制作的考生考号。考生只需将条码粘贴到指定的条码区域。条码标签上还可同时印刷上考生的姓名等信息。软件支持水平、垂直的条码，也支持颠倒粘贴，并不影响软件对条码的识别，但建议考生粘贴端正，特别是不要粘贴到指定的区域外，因为软件仅在指定的区域内识别条码。
• 图形定位点：由一系列相同大小的黑色小矩形组成的点。分为三种类型：四角定位点、垂直定位点、水平定位点。垂直定位点和水平定位点又俗称“同步头”。四角定位点仅识别卷面顶部的一行和底部一行较粗的黑色矩形；水平定位点仅识别顶部一行较小的黑色小矩形；垂直定位点仅识别卷面两侧中一垂直列的黑色小矩形。扫描程序能依据定位点检测图像是否放颠倒并给予自动颠倒校正。
• 文字定位点：用户框选的一块文字或图形、图像区域，软件识别这块区域的首尾两头的局部来确定图像倾斜度和偏移量，并给予纠偏处理。仅当用户无定义图形定位点的时候，文字定位点才能起作用。如果用户定义了图形定位点之任一种，文字定位点将被忽略。要求被框选为文字定位点的文字必须是较大字号的文字（比如答题卷的标题），或者较清晰的图形、图像，并且在附近没有形状相近的图像、文字；不能是全黑、全白区域，否则，有可能导致图像无法识别或定位错误而引致客观题识别出错误的结果和切割的子图出现较大的偏差。文字定位点能提供有限的检测图像颠倒并自动颠倒校正的能力。
• AB卷标记：当答题卷分AB卷时，必须在卷面上印刷AB卷标记，A卷和B卷上的这个标记必须印刷在不同的区域，两个标记不能重叠，交连。软件识别相应位置上是否有标记点，是则识别为相应的卷型。
• 页码标记：通常考卷有多页，可以在卷面上定义页码标记。定义了页码标记的卷，扫描程序能处理页序放混乱的卷，并尽可能将页序调整到正确的状态。
• 缺考标记：考生缺考时，按高考的惯例，必须保留并扫描缺考考生的答题卷，并由监考老师用2B铅笔填涂缺考标记。
• 违纪标记：当考生在考场上违纪时，可由监考老师在收回该考生的卷之后，在卷上用2B铅笔填涂违纪标记。

三．模板制作程序使用方法

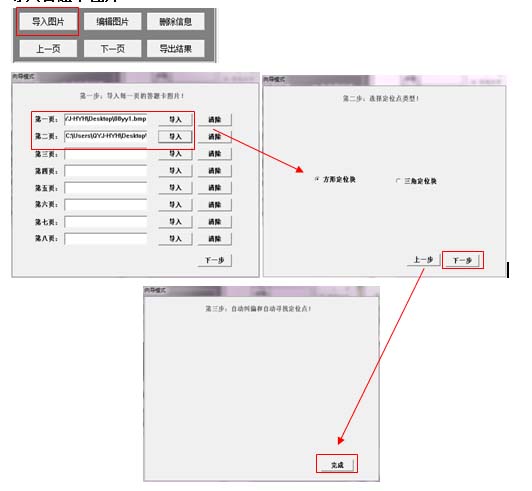

1. 导入答题卡图片

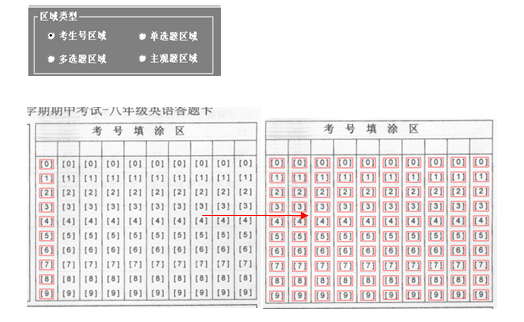

2. 区域描点

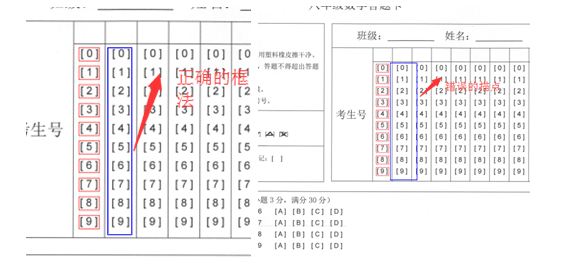

3. 添加考生号



鼠标拉选一个区域

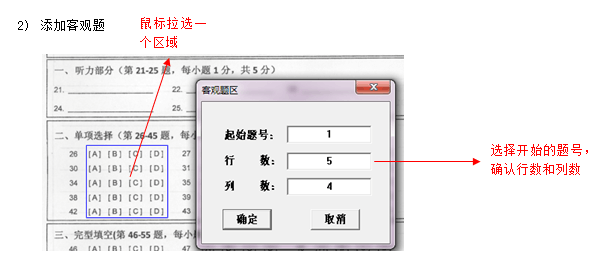

2. 添加客观题



选择开始的题号，确认行数和列数

3. 添加主观题

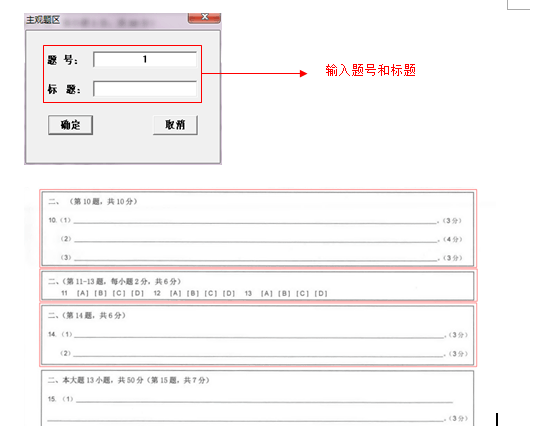

输入题号和标题

3.生成模版描点xml文件

描点结束后，点击“导出结果”按钮，选择保存路径，输入保存的xml文件名，点击确定即可保存对应的xml文件

四．注意事项:

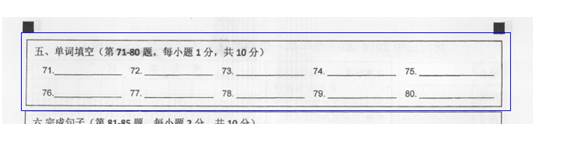

1. 框选答题区域时，切记鼠标由上往下框选

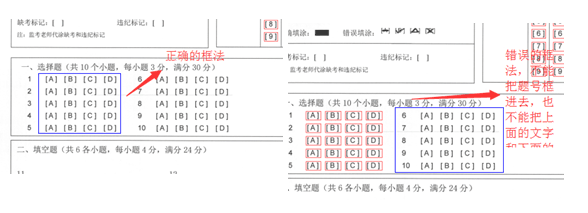

2. 答题卡填涂区域描点顺序必须依照题目顺序进行描点,客观题不能把题目也框选进去。

3. 在图片单击填涂区，鼠标会有蓝色矩形跟随，此状态下的框选是无效的，点击鼠标右键即可取消此状态

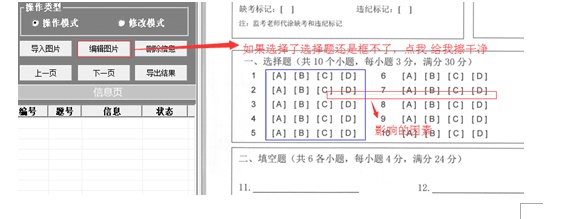

      4.当框选不了的时候，可点击“编辑图片”，修改一下原图。
