司法业务管理系统
来源:广州软件开发 编辑:广州软件开发公司 日期:2018-08-18
总体设计
设计约束
()需求约束
-
本系统应当遵循标准的WC规范
-
用户界面的约束:要求清晰、简洁明了、大气,帮助丰富,符合主流的操作习惯
-
软件质量的约束:系统运行平稳正常,容错性强,易于维护和迁移,满足同时在线的访问量要求,支持并发操作。
()隐含约束。对后台业务平台管理人员和业务人员都有一定的业务的要求,技术人员还必须具备一定的计算机应用水平。
设计策略
-
扩展策略。、与已有独立审批系统的业务平台对接,本系统作为网上申请的统一入口进行受理,整个审批过程在第三方系统完成并将结果写回本系统,最后由本系统统一反馈结果;、建立MOBILE/PAD移动版本网上办事大厅,功能相比WEB版要简单些。
-
复用策略。表单、表单元素都可复用
-
需求概述
建设一个可为政府机关集中所有业务的平台,实现审批事项%网上受理并兼容所有审批方式,同时还提供网上预约、咨询、查询、指引等服务,为社会提供全方位服务。

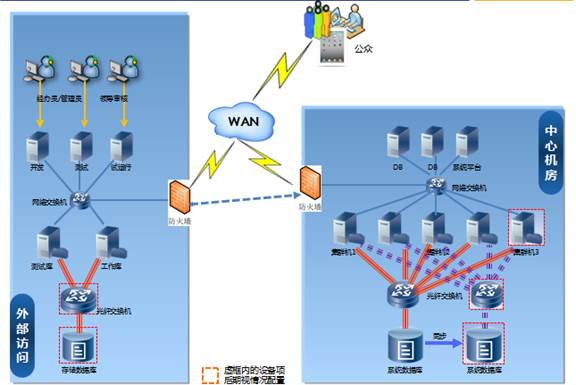

网络架构

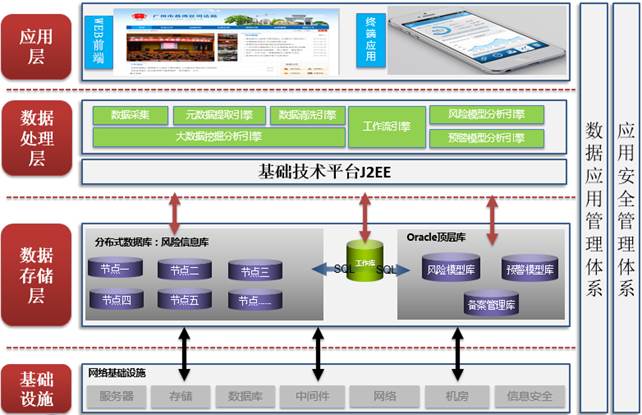

应用架构
应用蓝图
前台服务大厅:
后台业务管理平台:
运行环境
|
标准配置 |
操作系统 |
Windows及以上版本 |
网络环境 |
局域网,互联网 |
客户端配置 |
装有兼容WC标准的浏览器软件 |
基本设计概念和处理流程
说明本系统的基本设计概念和处理流程,尽量使用图表的形式。
结构

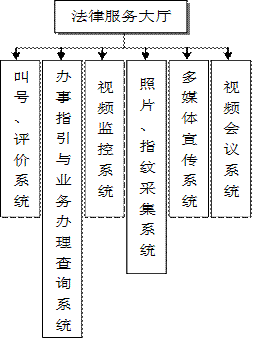

法律服务大厅结构:
网上公共法律服务平台结构:
移动互动系统结构:
司法行政业务管理平台升级结构:
人工处理过程
无
尚未解决的问题
无
功能设计

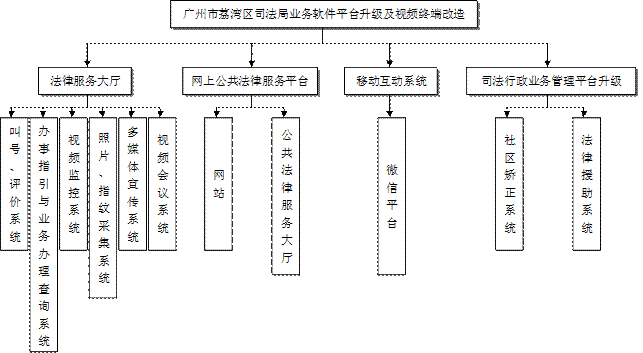

功能设计一览图
具体功能设计
据广州市荔湾区司法局网站业务需求,本系统主要包括如下功能:叫号、评价系统,办事指引与业务办理查询系统,视频监控系统,照片、指纹采集系统,多媒体宣传系统,多媒体宣传系统,视频会议系统,网站,公共法律服务大厅,微信平台,社区矫正系统,法律援助系统等,各业务功能描述如下:
序号 |
业务内容 |
管理目标与价值 |
|
法律服务大厅 |
叫号、评价系统 |
叫号与评价系统自动服务终端,出票机(叫号)、窗口评价器、LED显示等设备组成,是荔湾区法律服务大厅管理的基本设备,是管理数据的采集平台,同时也是对外的服务形象。要求叫号系统支持动态设定窗口办理服务事项,支持追呼票号,办理票号, 办结票号,弃号,中断业务,转出业务,重呼业务等功能操作;要求评价系统支持用户自定评价事项和评价项,能在液晶平板评价终端显示工作人员工作号、照片和评价项。 |
办事指引与业务办理查询系统 |
办事指引查询系统主要由办事指引与业务办理查询系统、立式多媒体触摸系统、立式指引屏组成。要求办事指引系统包括聘请律师指引;办理公证指引;申请法律援助指引;寻求人民调解指引等内容,要求能与网上公共法律服务平台中办事指引系统数据共享,减少重复发布,减少工作量;要求支持办理群众刷身份证、输入业务办理号,就能查询业务办理进度情况,如法援、社矫正业务等。 |
视频监控系统 |
实现对法律服务办事大厅的走廊和办事大厅的视频监控,监控录像保存个月,视频信号集中接入到楼机房。 |
照片指纹采集系统 |
当社矫人员至司法所报道时,对社矫人员进行照片与指纹采集,统一归档管理,个司法所与司法局,共有个采集点。 |
多媒体宣传系统 |
司法局一楼政务大厅安装一台寸液晶电视,连接后台控制服务器,用来播放一些司法相关的宣传视频,电视节目,方便办事群众在等候办事时观看。 |
视频会议系统 |
司法局一楼法援律师接待室新增一台视频会议终端,接入到原视频会议系统。要求与原视频会议系统(原视频会议系统采用苏州科达的视频会议多点控制器(MCU)和高清视频会议终端)兼容。 |
|
网上公共法律服务平台 |
网站 |
实现司法要闻、工作动态的新闻显示,实现法援进度、社区矫正、律师、律师事务所的查询;实现法律问题咨询及沟通等功能。 |
公共法律服务大厅 |
主要包括办事指引系统、网上办事服务、数据查询服务、法律咨询服务、办事咨询服务、投诉服务、办事预约服务。 |
|
移动互动系统 |
微信平台 |
能发布展现区司法局政务公开信息;能发布各业务部门工作动态信息;能查询业务办理进度情况等功能。 |
|
司法行政业务管理平台升级 |
社区矫正系统 |
主要包括入矫接收、社矫对象管理、考核奖惩管理。 |
法律援助系统 |
主要包括咨询管理、法律援助案件管理。 |
接口设计
消息接口
无
与外部软件系统的接口
无
与设备的接口
无
用户接口
无
外部接口
审批过程反馈接口
配置管理接口
内部接口
查询数据导入接口
复用、外购分析
-
复用
系统管理部分功能可复用SSI+Jquery EasyUI框架
-
外购
Ewebeditor网页编辑器
运行设计
运行模块组合
系统访问控制
第三方系统维护员所使用PL/SQL的连接访问控制
导出导入excel,需要本机安装微软Office办公软件套件或者金山WPS。
运行控制
每晚点进行一次备份。
性能指标
-
该软件应设计具有良好的可扩充性和管理性,为今后扩展功能提供便利。
-
系统应支持用户并发访问。
-
系统应对大量图片、文档处理建立合适的处理策略,如文档缓存等机制。
-
系统应能打到一下性能指标:
-
日常业务操作响应时间应不超过秒;
-
简单查询响应时间应不超过秒;
-
复杂和组合查询以及统计分析响应时间应不超过秒;
-
简单汇总响应时间应不超过分钟,其中固定算法汇总响应时间应不超过秒;
-
一般文件上传处理时间应不超过秒;
-
大文件上传应不超过分钟;
-
数据检索响应时间应不超过秒。
系统出错处理设计
出错信息
警告:纠正用户操作失误。
错误:网络问题引发的系统错误提示用户
补救措施
-
每天晚上点定时备份数据库;
-
记录操作日志及登录日志。
系统维护设计
为保障应用系统能够更加的适合于用户不断变化的操作习惯以及不断变化改进的业务需求,在系统的使用过程中对系统功能改进要求提供持续的应用系统维护服务。应用系统维护服务主要由我们直接提供。具体内容包括:
-
系统完善支持服务
由于应用系统软件潜在的Bug而引起的应用软件修改和完善。
-
系统运行维护
提供系统运行维护的日常服务,包括系统正常运行的保障、系统定期健康检查、系统定期运行总结等。
提供应用系统后端程序的升级部署、系统移植、系统性能调优等各方面的技术服务。
-
数据管理维护
对系统数据的导入、本系统数据备份和恢复管理等提供技术服务。
界面(UI)设计
应当遵循的界面设计规范
符合主流操作习惯,用户界面以简便、友好、统一为原则;帮助丰富,检错、容错能力强。

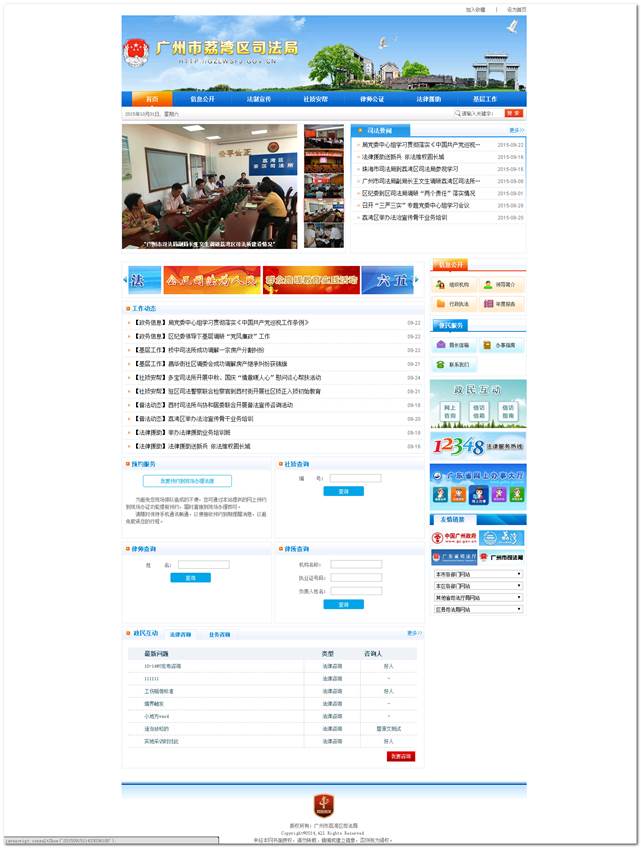

主界面

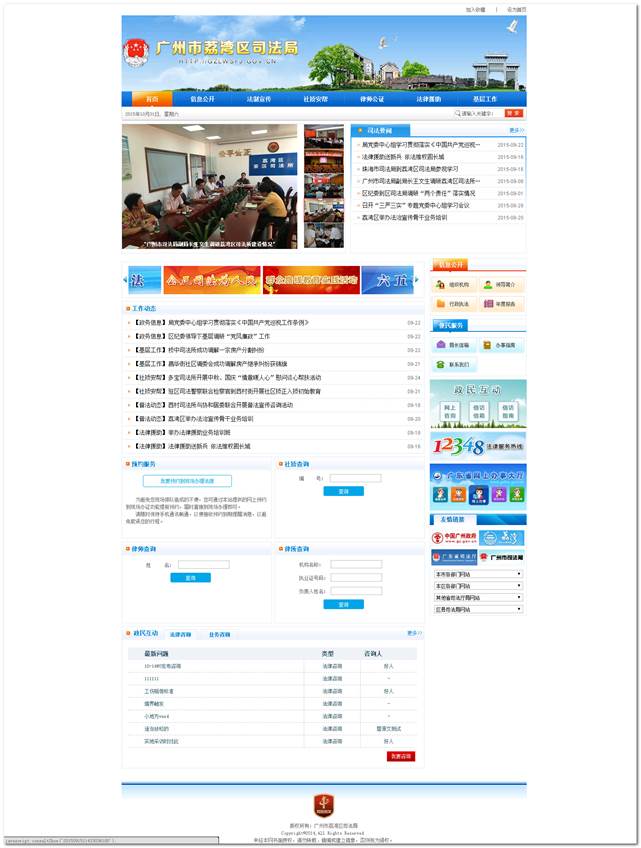

法律服务大厅主界面:

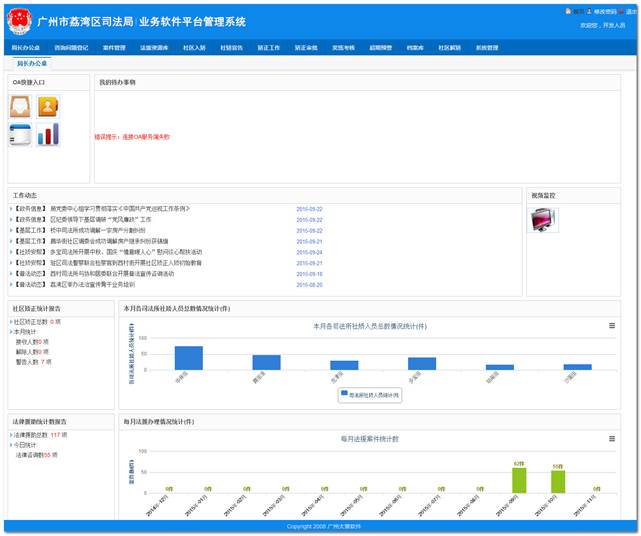

管理平台主界面:
咨询问题子界面

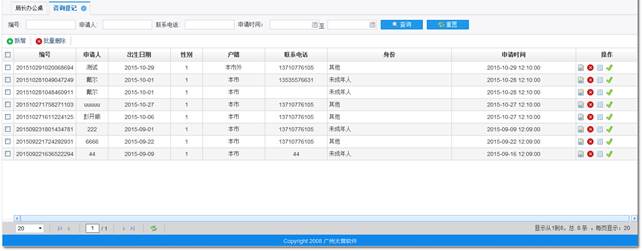

咨询登记:

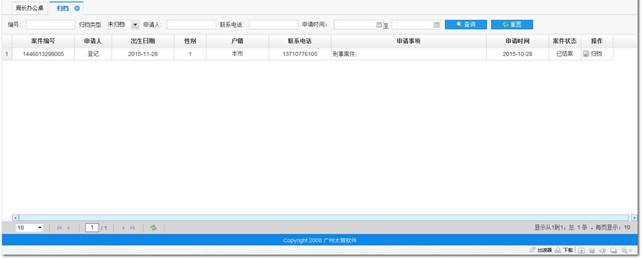

案件管理子界面

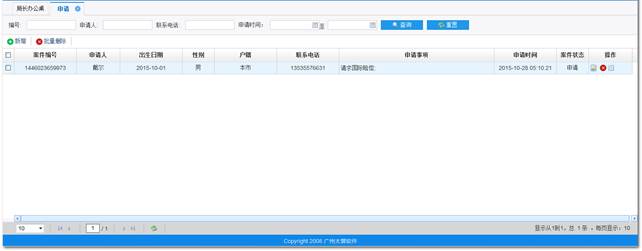

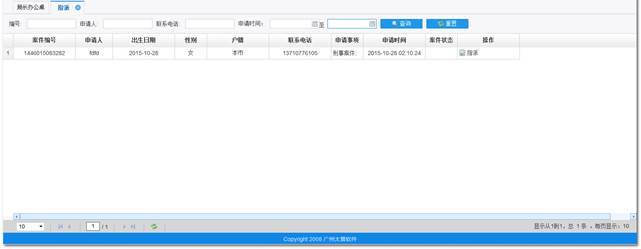

申请:
受理:
指派:

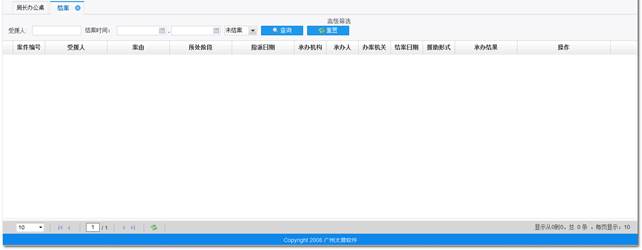

结案:

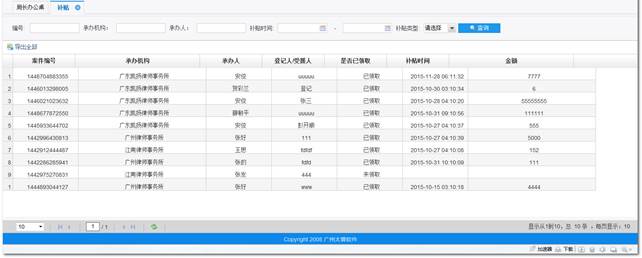

补贴:
归档:
法援资源库子界面

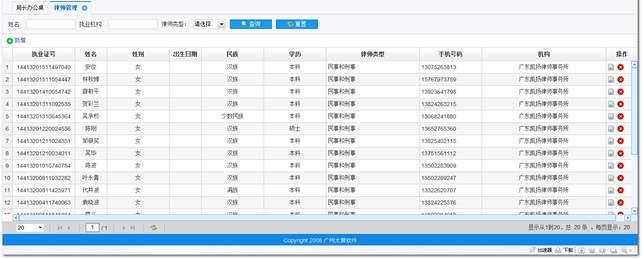

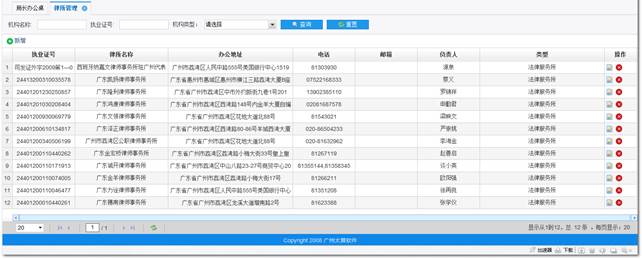

律师管理:
律所管理:
社区入矫子界面

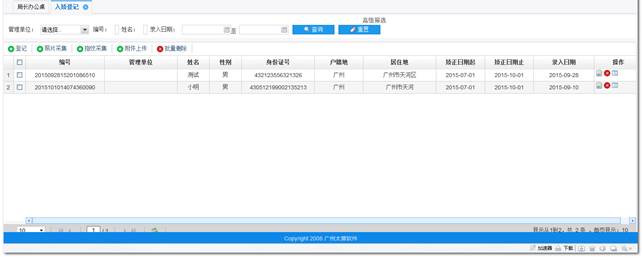

入矫登记:
社矫宣告子界面
矫正方案:
矫正工作子界面

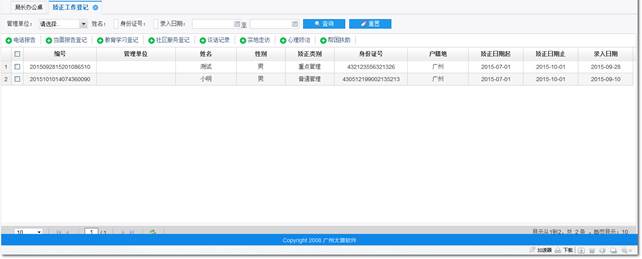

矫正工作登记:
矫正审批子界面

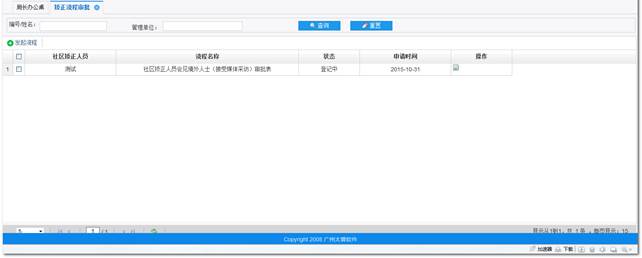

矫正流程审批:
奖惩考核子界面

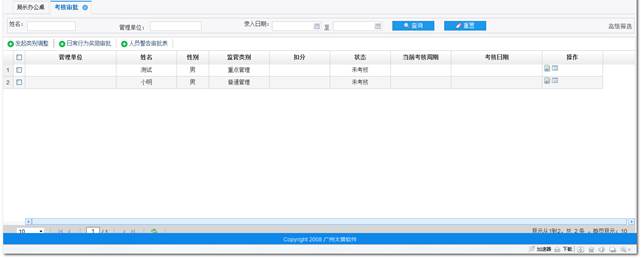

考核审批:

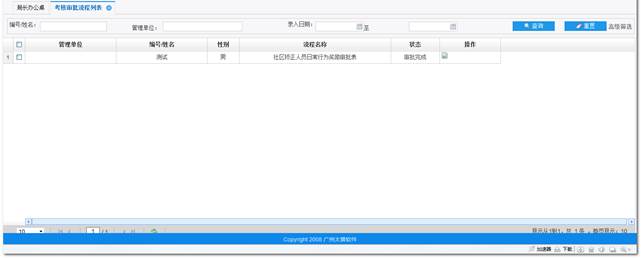

考核审批流程列;
超期预警子界面

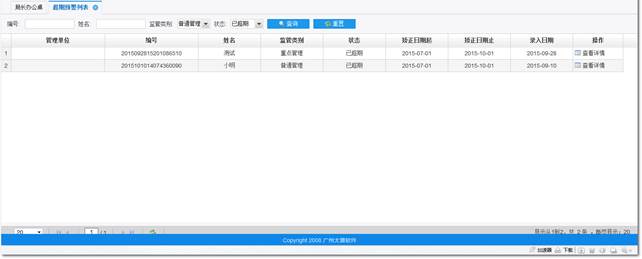

超期预警列:
档案库子界面

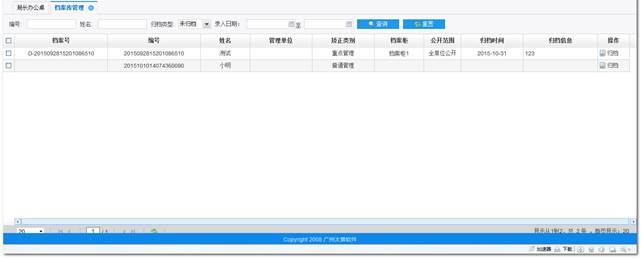

档案库管理:
社区解矫子界面

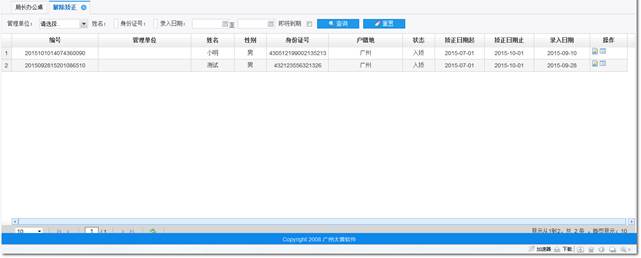

解除矫正:
系统管理子界面

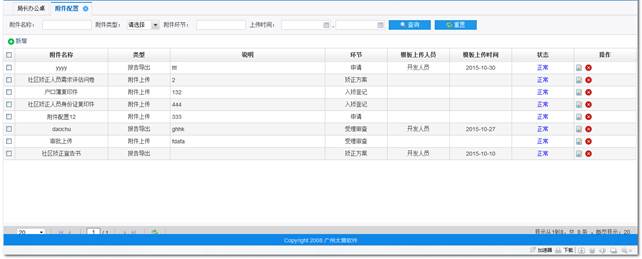

附件配置:
权限维护:

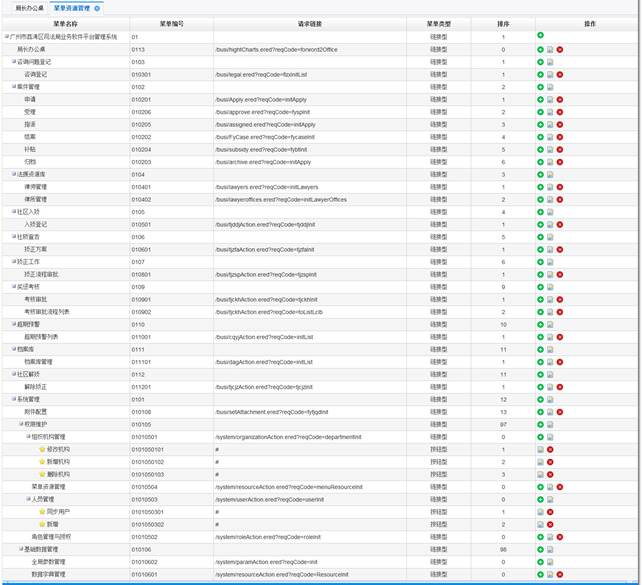

菜单资源管理:

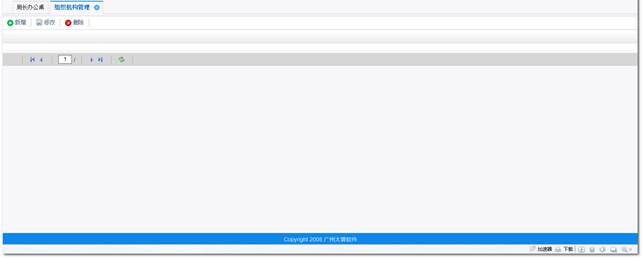

组织机构管理:

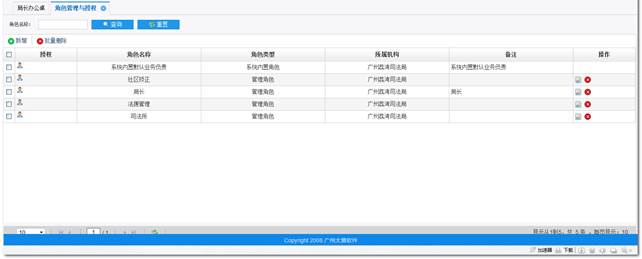

角色管理与授权:

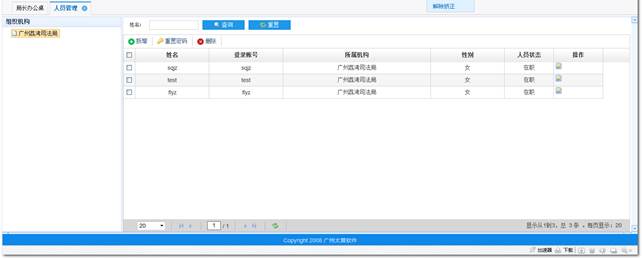

人员管理:
基础数据管理:

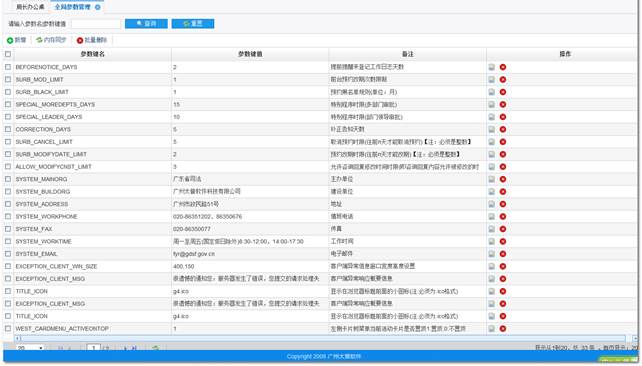

全局参数管理:

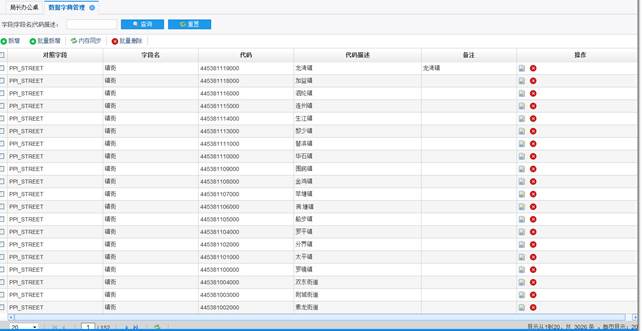

数据字典管理:
美学设计
前台服务大厅采用Win风格,颜色以浅蓝色为主色调,业务平台以简洁、大气、易用为原则,颜色以蓝色为主色调。
开发环境的配置
类别 |
标准配置 |
最低配置 |
计算机硬件 |
CPU:主频GHz
硬盘:G
内存:G |
CPU:主频GHz
硬盘:G
内存: G |
软件 |
Windows OS
MyEclipse
Tomcat
Jdk
Oracleg |
Windows OS
MyEclipse
Tomcat
Jdk
Oracleg |
网络通信 |
必要的网络设备 |
必要的网络设备 |
其它 |
|
|
运行环境的配置
类别 |
标准配置 |
最低配置 |
计算机硬件 |
CPU:主频GHz
硬盘:G
内存:G |
CPU:主频GHz
硬盘:G
内存: G |
软件 |
Windows Server
MyEclipse
Tomcat
Jdk
Oracleg |
Windows Server
MyEclipse
Tomcat
Jdk
Oracleg |
网络通信 |
通过互联网和内网访问,服务大厅部署在互联网,业务管理平台部署在内网,之间通过网闸交换数据 |
通过互联网和内网访问,服务大厅部署在互联网,业务管理平台部署在内网,之间通过网闸交换数据 |
其它 |
|
|
测试环境的配置
类别 |
标准配置 |
最低配置 |
计算机硬件 |
CPU主频G,G以上 SCSI硬盘,GB内存 |
CPU主频G,G以上 SCSI硬盘,GB内存 |
软件 |
Oracle g ,jdk,tomcat |
Oracle g ,jdk,tomcat |
网络通信 |
通过互联网和内网访问,服务大厅部署在互联网,业务管理平台部署在内网,之间通过网闸交换数据 |
通过互联网和内网访问,服务大厅部署在互联网,业务管理平台部署在内网,之间通过网闸交换数据 |
数据库设计
数据库环境说明
本系统采用Oracle数据库存储数据,用Sybase PowerDesigner 设计,结合PL/SQL Developer编程工具
版本:Oracle g;
数据库的命名规则
表属性规范、
表属性规范
数据表名称必须以有特征含义的单词或缩写组成,中间可以用“_”分割,例如:SERVICE_CONSULT。表名称不能用双引号包含。建议使用大写字母。
字段名
字段名称必须用字母开头,采用有特征含义的单词,不能用双引号包含。
主键名
前缀为SYS_。
外键名
前缀为FK_。
索引
普通索引
前缀为IDX_。
主键索引
前缀为IDX_PK_。
序列
前缀为Seq_。按业务属性命名。
表空间
根据存储的特性命名,例如: WSBS_DATA。
数据库命名
语言
命名应该使用英文单词。命名不允许使用中文或者特殊字符。
英文单词使用用对象本身意义相同或相近的单词。选择最简单或最通用的单词。不能使用毫不相干的单词来命名
当一个单词不能表达对象含义时,用词组组合,如果组合太长时,采用用简或缩写,缩写要基本能表达原单词的意义。
当出现对象名重名时,是不同类型对象时,加类型前缀或后缀以示区别。
大小写
名称一律大写,以方便不同数据库移植,以及避免程序调用问题。
单词分隔
命名的各单词之间可以使用下划线进行分隔。
保留字
命名不允许使用SQL保留字。
命名长度
表名、字段名长度应尽量限制在个字符内(含前缀)。
逻辑设计
采用PowerDesigner工具设计数据模型,用传统的数据模型的方式设计数据库。
物理设计
-
表与表之间关联需要做外键约束,防止恶意删除
-
关联基础表采用主键关联,防止基础资料变更信息未更新的状况
表汇总
