三维仿真软件键盘操作说明手册
来源:广州软件开发 编辑:广州软件开发公司 日期:2020-05-29
键盘操作
除了经过模仿图上的按钮切换模仿图以外,还能够经过键盘的上下左右键来切换模仿图,
←:前一副模仿图画面
→:后一副模仿图画面
↑:按次序向前阅读模仿图
↓:按次序向后阅读模仿图
注意:当你操作了工具条今后,请将鼠标在模仿图画面空白区域点击一下,然后再按上下左右键切换模仿图,不然上下左右键失效。
工具条的操作
根据模仿图的运用需求,只完成了其间部分按钮的功用,如图 6.5 所示:
(1) 上工具条
图 6.5 工具条操作界面图
:最近翻开的前后两幅模仿图画面之间的切换。

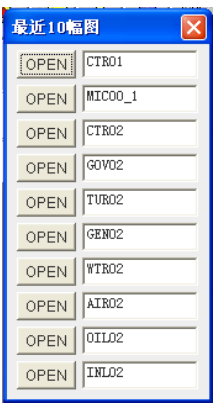

: 弹出如下窗口,显现最近翻开的 10 模仿图称号
点击按钮OPEN,就会翻开右边文字框显现的模仿图.而且该窗口消失.
点击该按钮会弹出下工具条

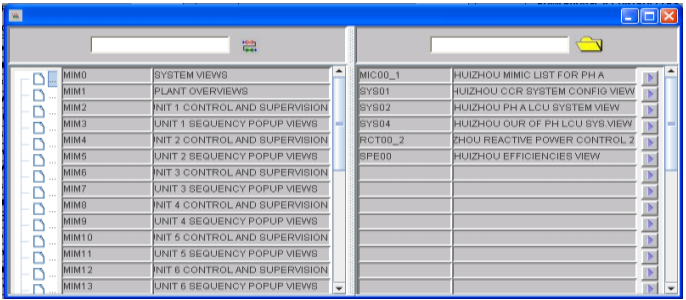

:点击该按钮,会弹出模仿图列表:
图 6.6 模仿图列表图
在该列表的右边的上面的文本框内,输入模仿图称号,然后按回车键,就能够进入该模仿图画面.左边表格 MIM0,MIM1,MIM2…….表明模仿图组,右边表格表明属于某一组的模仿图。
点击最左边的树枝结构,在右边窗口分别弹出对应于该组的模仿图列表。
然后点击按钮,就会切换到相应的模仿图画面。
:点该按钮,进入曲线图画面.
:点击该按钮弹出下工具条
:点击该按钮,推出体系;
:点击该按钮进入报警站;
: 点击该按钮,会弹出一个菜单:
当选择实时显现时,弹出 IP 和对口输入对话框:
服务器 IP 为:192.168.25.38;
实时显现端口:7787;
当点击功用仿真按钮是,弹出 IP 和对口输入对话框
服务器 IP 为:192.168.25.38;
实时显现端口:7788;
点击“撤销”按钮,上述对话框消失;

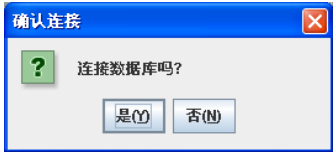

点击“承认”按钮,弹出如下对话框:
点击“是(Y)”按钮,就衔接到数据库。
点击“否(N)”按钮,“承认衔接”对话框消失。

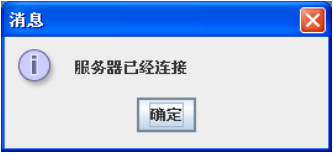

如果链接成功,则弹出对话框:
点击“承认”,该对话框消失。
如果衔接失败,择弹出对话框:
点击“是”弹出对话框:
重新衔接。
点击“否”对话框消失。
点击该按钮退出学员台体系。
