仿真软件基本操作说明手册

来源：广州软件开发编辑：广州软件开发公司日期：2020-05-29

系统的基本操作

学员台操作

模仿图的操作

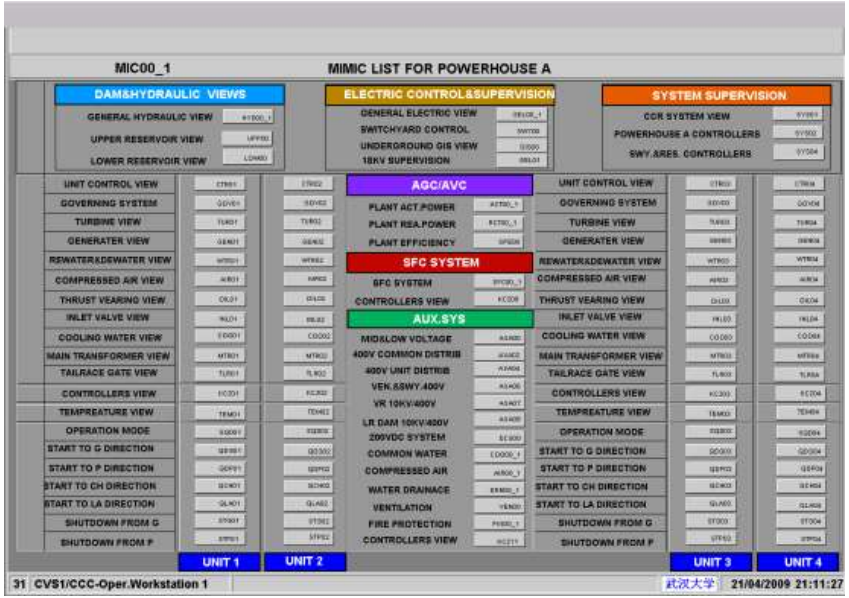

体系启动今后，首先进入的实时显现体系的主模仿图界面，如图 6.1 所示：

图 6.1 学员台主界面图

在模仿图在主界面上有很多按钮,例如：，点击这类按钮，无论是

文字区域还是空白区域，都能切换到按钮上文字描述的模仿图画面：

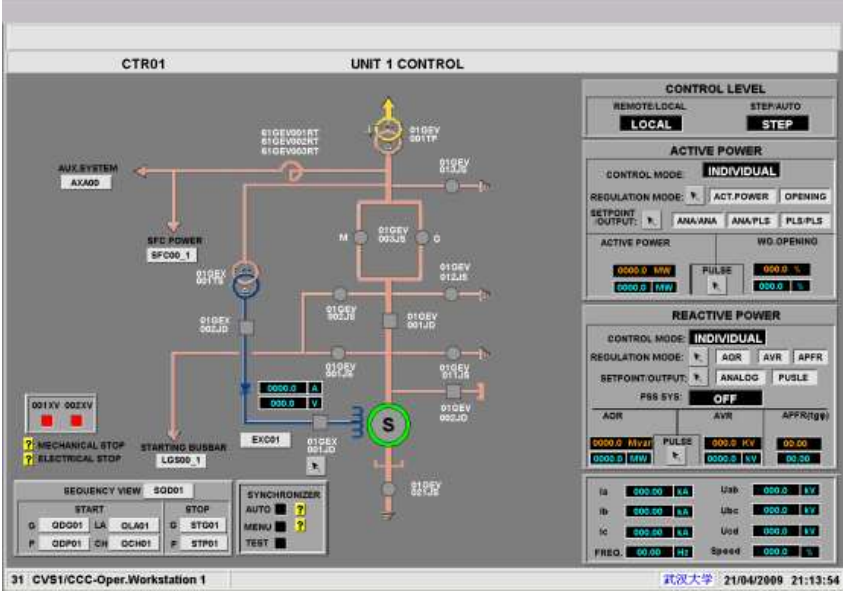

图 6.2 STG01 模仿图

在该画面当中也有类似的按钮，例如：，点击该按钮今后，同样会进入名称为 STG01 的模仿图。

变量特点检查

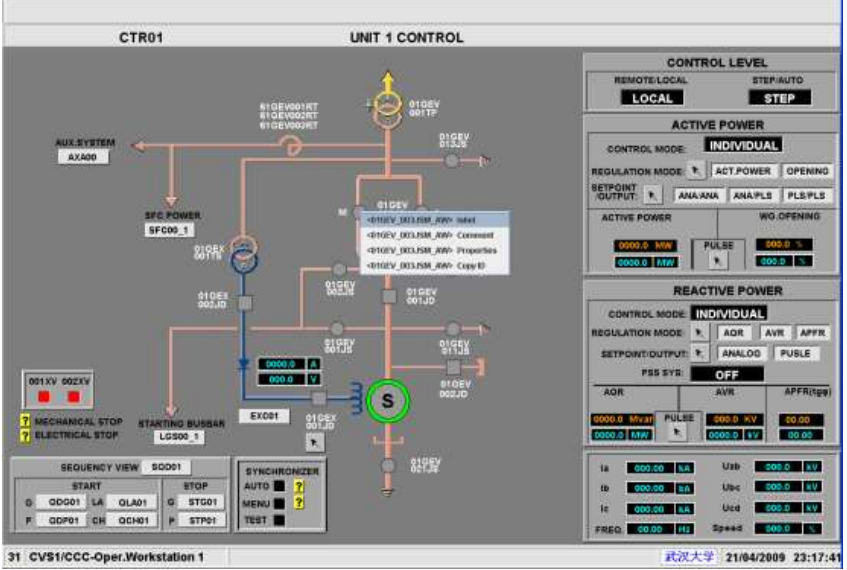

将鼠标放在模仿图中动态图元上面，然后按鼠标右键，会出现一个菜单，如图

6.3 所示：

图 6.3 STG01 模仿图

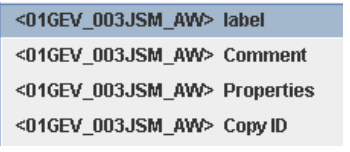

菜单为：

其间“01GEV_003JSM_AW”是该图元对应的变量，根据该变量送过来的值，图元会显现不同的状况。

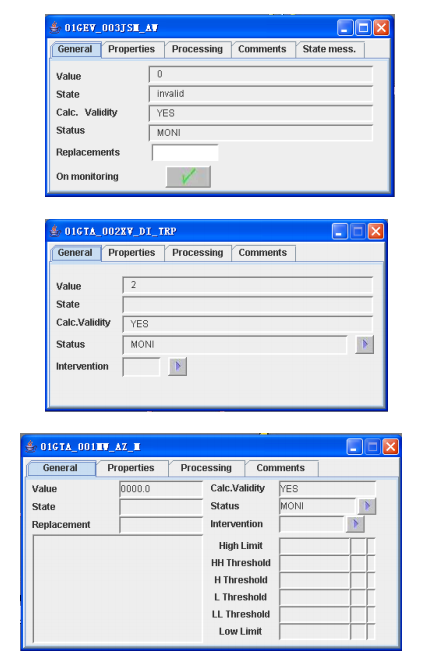

选择第三个选项时，会弹出该变量对应的特点窗口，主要有如下窗口：图 6.4 变量特点窗口
