实例简介

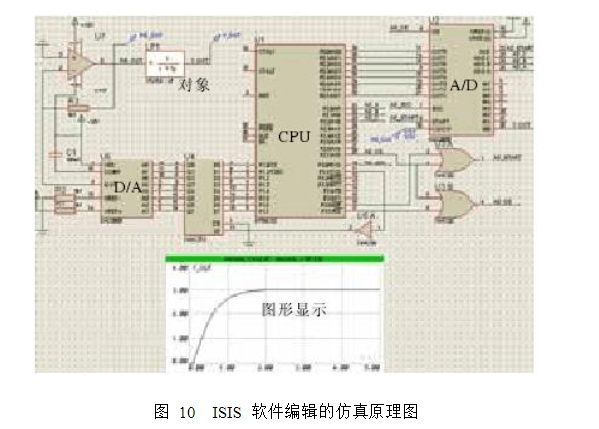

基于强壮的微处理器仿真功能和丰厚的元件仿真模型,提出了新的用于自动操控体系的仿真方法。此例中运用常用的AT89C52 芯片作为微处理器,再加上外围电路设计了PID操控电路仿真原理图,用C语言编程后进行了详尽的体系仿真试验,可以直观地观测到体系仿真的操控效果。
仿真设计
仿真模块的介绍
软件的ISIS 工具是用于编辑电路原理图和电路仿真,它除了包含很多常用的分立元件和集成块元件外,还包含许多类型的微操控器及其外围接口器材的仿真元件,此外还包含全面的Laplace 转化模块。在这里的例程中主要运用到MCS-51系列的AT89C52芯片, AD和DA转化芯片,逻辑门电路芯片,运算放大器芯片,Laplace 转化模块以及一些分立元件。

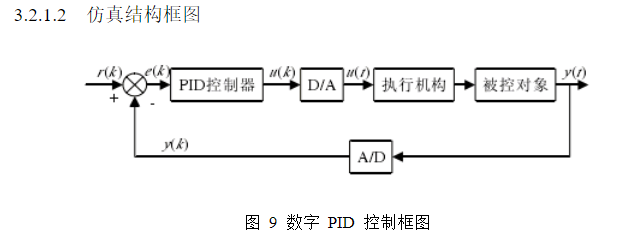

仿真结构框图
