电路仿真模拟软件放大电路功能介绍

来源：广州软件开发编辑：广州软件开发公司日期：2020-06-09

仿真三极管放大电路

是最早的电路分析软件，本文用其中的Capture CIS模块作为原理图输入，它只能用作原理图的输入，仿真是需要调用0rCAD PSpice中的Spice模块。

用CaptureCIS输入的电路原理图

此原理图是所需的测试是当在输入端输入不同频率的激励源时,在输出端输出的波形情况。

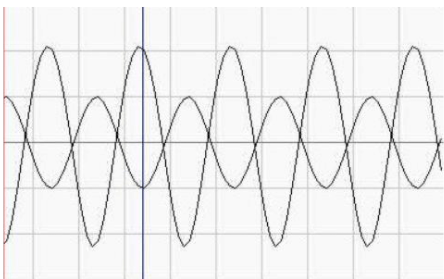

示波器仿真图

可以得到波形是输入波形幅值的两倍,但相位相反的输出波形。符合此放大电路的特性,说明PSpice适合晶体管放大电路的仿真。在PSpice中也提供了多种分析功能如:直流电路的模拟分析、直流电路的扫描分析、交流电路的模拟分析、瞬态分析、噪声/傅立叶分析等。

D.直流工作点分析

用PSpice进行电路仿真之前，先确定电路原来李图中包含有进行仿真所有的

信息,
(1)电路原理图中的所有元件必须引用相应的仿真元件模型。
(2)在电路中必须放置并连接合适的信号源。

(3)必须对需要进行仿真波形分析节点添加网络标号，还需为仿真电路设置初始状态。

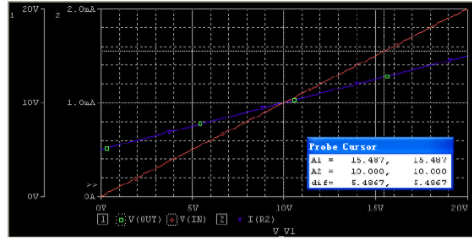

放大电路的直流分析波形图

在电路中加载不同信号源后，用虚拟仪器接放大器的输出输入端,其中-组数

据的仿真波形如上，随着信号源电压的不断增加，输入输出负载线也随着增加，拖

动游标记录值，与理论值几乎接近，与在下仿真的数值也相近，但用

PSpice仿真的值更接近些。

交流电路的模拟分析

中的交流扫描分析是针对电路性能因信号频率改变而变动所作的分析，

它能够获得电路的幅频响应和相频响应以及转移导纳等特性参数。

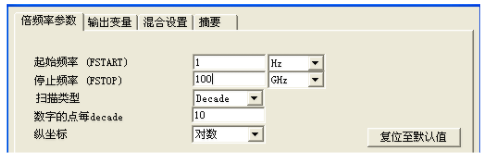

图3.1.14参数设置

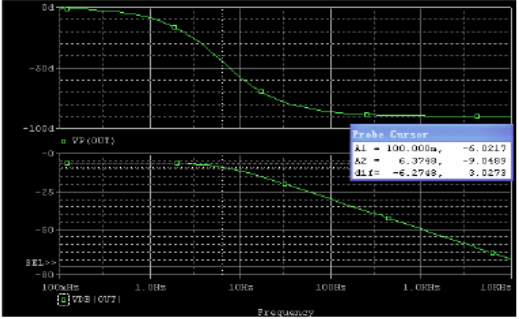

交流分析波形

进行参数设置后,调用Spice仿真如上所示,波特图显示出电路幅频相频特性,与中的动态分析效果相似，也与电路实际性能相符。

电路噪声分析

噪声分析用于检测电子线路输出信号的噪声功率幅度,用于计算、分析电阻或晶体管的噪声对电路的影响。在分析时,假定电路中个噪声源是互不相关的，总的噪声是各噪声在该节点的和。先对电路选定节点进行噪声仿真计算如下表所示，再对本电路进行噪声分析结果曲线显示如图:

总输入/输出噪声结果

然后再调整可变电阻阻值,观察波特仪显示的图形,发现电路的输入输出以及节点2可以很好拟合。
