电路模拟仿真软件功能介绍
来源:广州软件开发 编辑:广州软件开发公司 日期:2020-06-09
电路噪声剖析
噪声剖析用于检测电子线路输出信号的噪声功率幅度,用于核算、剖析电阻或晶体管的噪声对电路的影响。在剖析时,假定电路中个噪声源是互不相关的,总的噪声是各噪声在该节点的和。先对电路选定节点进行噪声仿真核算如下表所示,再对本电路进行噪声剖析成果曲线显现如图:
测试总输入/输出噪声
设置一个噪声源由分布电容C,产生,改变C,使输出产生影响,将C别离设置为5、10、100、 200、400pF, 从图中看到跟着C,的增大,等效输入噪声敏捷添加。

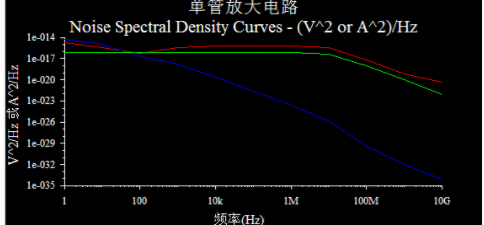

噪声剖析曲线图
瞬态剖析
瞬态剖析是对所选定的电路节点的时域呼应,即调查该节点在显现周期中每一时刻的电压波形。在进行瞬态剖析时,直流电源坚持常数,沟通信号源跟着时刻而改变,电容和电感元件都是作为能量存储模式元件。
进入瞬态剖析状况,设置起始时刻0s,停止时刻0. 002s,并设置对输入输出
节点1.3进行仿真如下图所示:

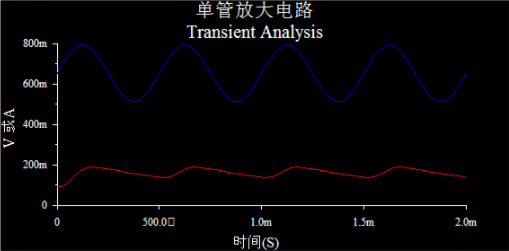

电路输入输出瞬态波形图
能够看出在2ms内电路输入输出瞬态波形能够较好的拟合。
灵敏度剖析
灵敏度剖析是指电路特性对电路中元件参数的灵敏程度。灵敏度剖析包含直流.灵敏度剖析和沟通灵敏度剖析。
直流灵敏度剖析的仿真成果以数值的方式显现,交流灵敏度剖析仿真的成果以曲线的方式显现。
灵敏度剖析是核算电路的输出变量对电路中元器材参数的灵敏程度为验证在不同电阻之下电路扩大功能的改变,调理可变电阻,使阻值按5%改变,先选择对电路的直流灵敏度剖析,产生表格如下:

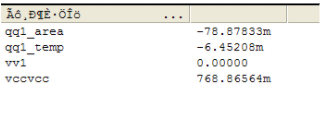

直流电压灵敏度
再进行沟通剖析,本电路对节点1、2、3、做灵敏度剖析得到图表如下:

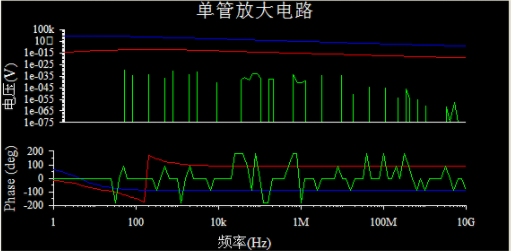

沟通电压灵敏度
对于中的直流灵敏度剖析,能够给出具体的数据,与理论值比较后
发现数值简直接近,相比较直流剖析,沟通剖析能够得出直观的波形图,形象地显
示出电路中不同参数对电力输出的影响。
