企业安全巡检系统安全巡检管理平台

来源：广州软件开发编辑：广州软件开发公司日期：2018-08-24

1概述

1.1建设背景

企业安全巡检是安全生产策略中预防的一个重要手段，在我国企业内得到广泛的应用，但很多企业实施其效果均不太理想，弄虚作假的情况比较多，导致达不到安全巡检的预期目标，有的甚至发生严重的安全事故，其原因主要是：安全巡检标准制订不当，安全巡检方法选用不当，手工纸质记录效率低下，缺乏有效的过程监管，现场异常信息严重滞后，无法及时得到处理，历史数据无法检索，统计分析等。

1.2目标和要求

为企业安全巡检解决以上问题，企业安全巡检平台能有效的解决企业安全巡检上各个难点。系统采用最新移动技术的、面向设备巡检、点检等设备现场管理的信息化系统。

2系统架构

安全巡检平台由3大子系统组成，分别为：1个安全巡检APP端（APP按管理权限划分，不同的权限看到的信息内容不一样），安全巡检PC管理端、安全巡检后台服务子系统。其中安全巡检后台服务子系统为安全巡检APP端和安全巡检PC管理端端提供调用服务。

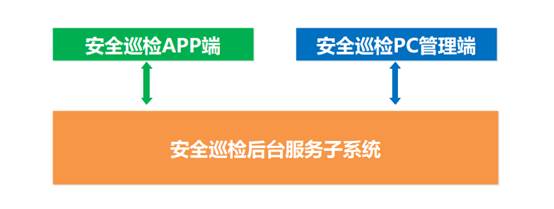

系统的组成及关系示意图如下：

2.1技术架构

2.1.1安全巡检App端技术架构

安全巡检App端开发框架采用Facebook开发的React Native，React Native能够在Javascript和React的基础上获得完全一致的开发体验，构建一流的原生APP。

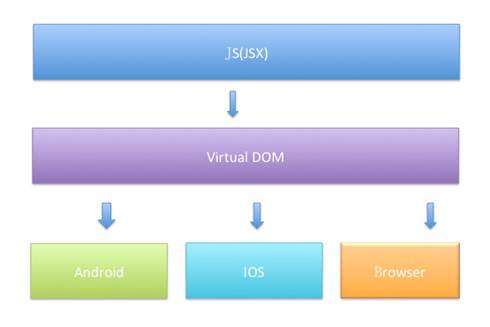

React Native支持Android、iOS双平台，使用第三方开发的开源框架还可以同时支持Web，逻辑示意图如下：

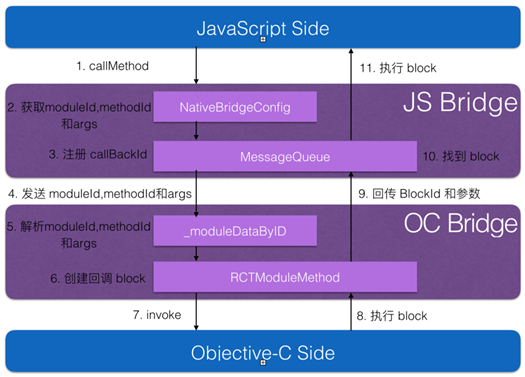

React Native采用Javascript和JSX来开发App逻辑及界面，以桥接方式连接到原生代码，界面渲染实际在iOS或Android的原生环境完成，因此具有与原生App的几乎一致体验，交互流程如下图所示：

2.1.2安全巡检PC管理端及后台服务子系统技术架构

后端服务平台技术架构分为4层，分别是：接入层、服务层、基础构件层、存储层。

接入层：视图隔离和传输安全管控

平台接入层是为用户接入平台的通道，包括PC管理接入、手机APP接入。
接入平台的请求采用HTTPS协议，同时所有交互消息都进行加密传输。

服务层：构建可动态扩展、具备自我治理、自我修复的服务

应用服务层是平台核心的业务逻辑实现层。设计为4种类型的服务：服务中心、数据中心、公告中心、系统管理\权限分配\数据监控。
采用Spring Cloud微服务框架进行设计和开发、部署。服务部署为集群多中心模式，提高系统响应及服务可用性。其中Eureka负责服务注册、发现和故障转移管理。Zuul是服务网关，提供服务动态路由服务。Spring Cloud Config提供集中配置管理的支撑。7大类型微服务在Hystrix、Actuator、Ribbon、Feign和Bus AMQP组件上构建，构建可故障自我管理、自我修复的服务架构，并为平台监控提供丰富的数据源。

基础构件层：丰富构件提升系统可扩展性

基础构件为微服务提供原子服务能力，如：异步消息能力、缓存服务能力、数据访问能力、规则引擎和全文搜索服务等能力。

存储层：多样化存储提升存取效率

存储层是平台的数据持久化层。平台采用了3类型的存储框架为数据的存、取提供高效的响应能力。
系统核心的数据，如：用户、巡检数据等，使用MySQL/ORACLE进行存储。

技术架构中其他关键技术点说明如下：
Redis Cluster缓存服务器
采用Redis作为平台的缓存服务器，常用基础配置数据，如：枚举数据、系统参数、权限信息等；以及业务层高频访问的核心数据，如：厂房安全地图，巡检数据。
在平台启动时，会加载配置的数据缓存到Redis Cluster服务器。服务中使用此类信息时，从Redis服务器中读取。同时当信息发生变更时，缓存管理器会同步更新到Redis服务器。
Kafka Cluster
采用高吞吐量的Kafka Cluster作为平台级消息中心框架，为平台服务间的消息调度提供高效、可靠的管理体系。通过Kafka消息框架，可提升和优化用户操作反馈的体验。
全文搜索引擎
采用ElasticSearch为平台的全文搜索引擎，可以从海量的数量中，快速搜索目标值。如：设备的上行消息，管理员可以通过上行消息数据进行故障排查、数据分析等。
规则引擎
平台规则引擎支持Lua和Groovy两种脚本语言。在管理员配置业务规则、数据监控规则等场景时使用，能快速、灵活的实现业务功能的定制。
分布式文件存储
使用FastDFS构造分布式文件管理系统。在平台上传、数据导出等文件存储场景，将通过FastDFS进行存储管理。

2.2功能架构

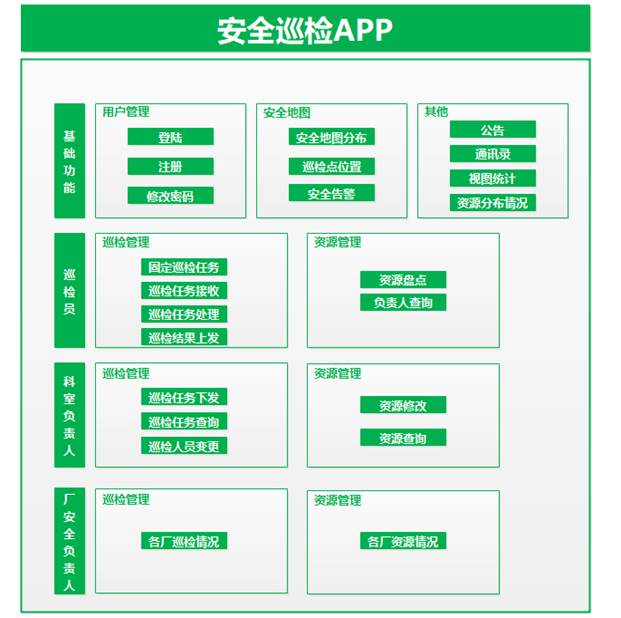

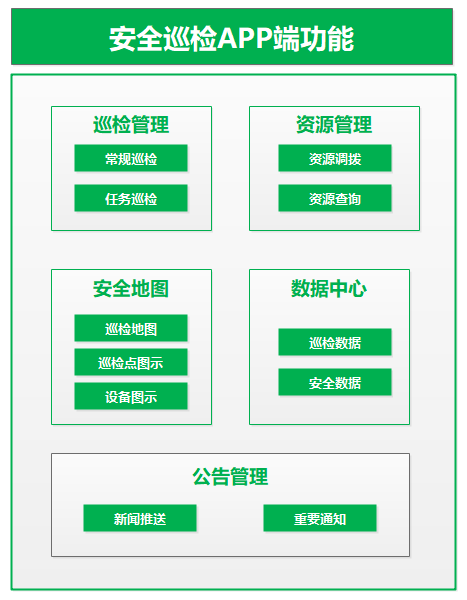

2.2.1安全巡检APP端

安全巡检App端均包含基础功能模块。不同的权限，归属不同的展示。

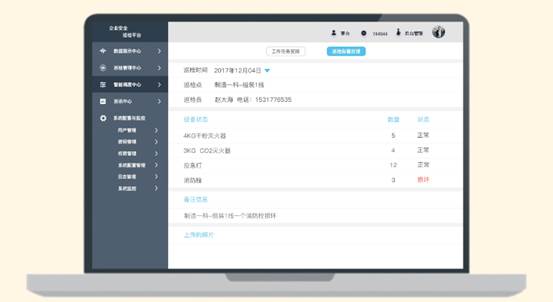

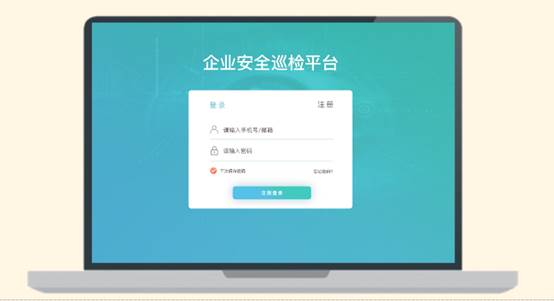

2.2.2安全巡检PC管理端

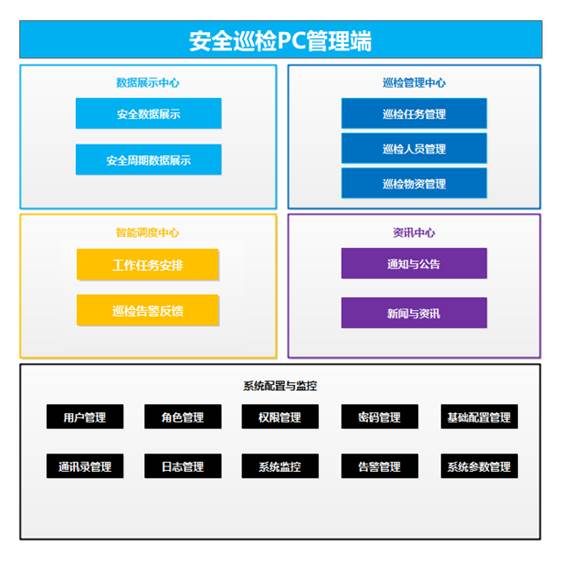

安全巡检PC管理端包括4+1功能域，即4个中心一个系统监控板块：

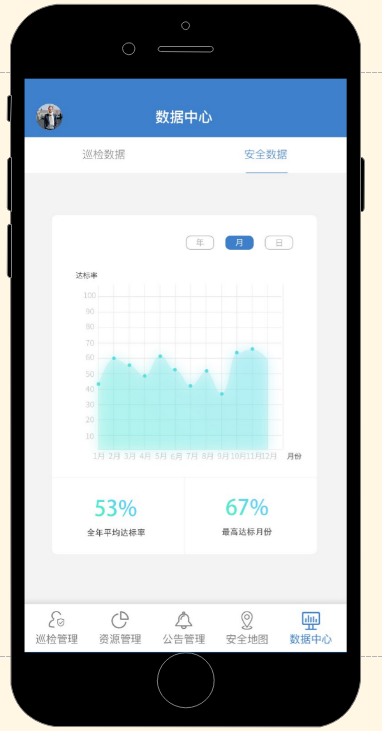

数据展示中心

巡检的全流程管理。同时，通过巡检的统计报表，为平台运营管理员从整体上掌握平台的安全巡检情况。

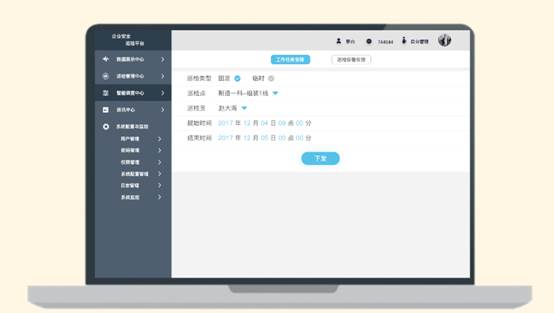

智能调度中心

智能调度中心为巡检提供工作任务安排，巡检告警反馈等资源统一调度支撑。是平台的交流指挥枢纽中心。

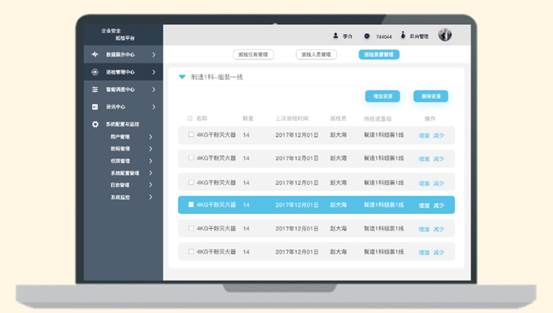

巡检管理中心

平台巡检相关的数据，通过巡检管理中心进行统一管理。巡检管理中心为巡检平台提供巡检管理能力。

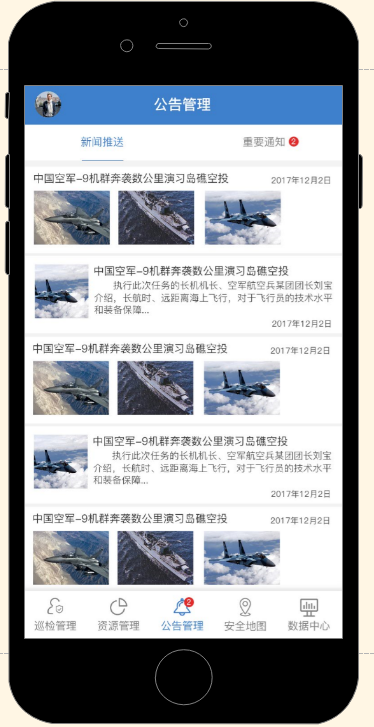

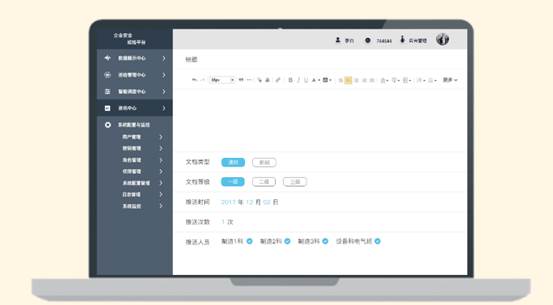

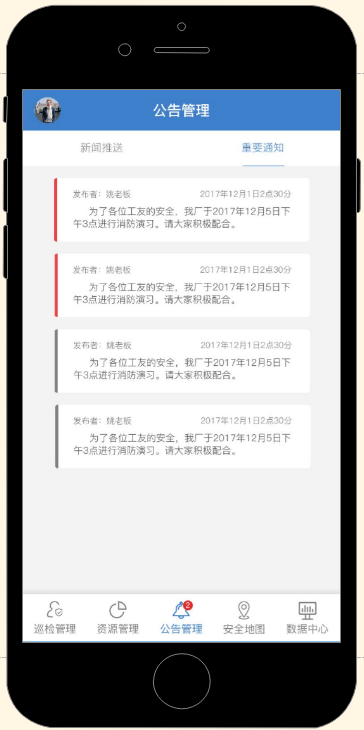

资讯中心

平台通过资讯中心，管理平台的通知、公告，以及平台的热点新闻、最新动态讯息，并通过资讯中心推送到用户端，让用户及时获知平台的最新资讯信息。

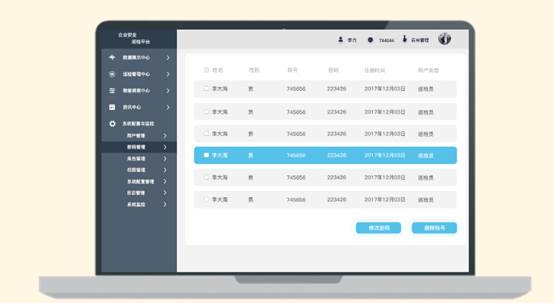

系统配置与监控

系统配置与监控功能域，提供了平台的系统管理、系统配置、基础信息配置、日志管理和系统运行监控的功能。是平台正常运行的基础。

3功能设计

3.1安全巡检APP端

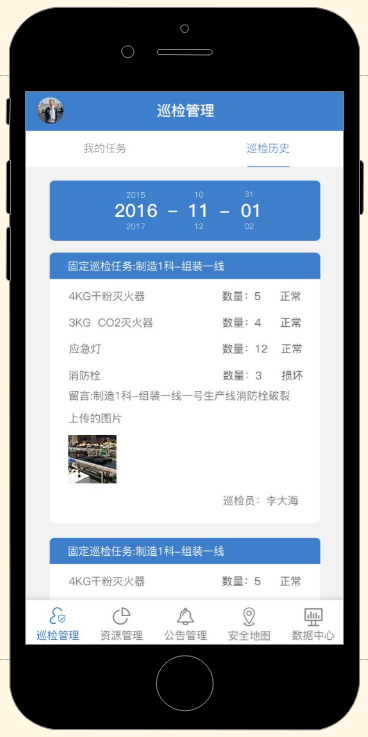

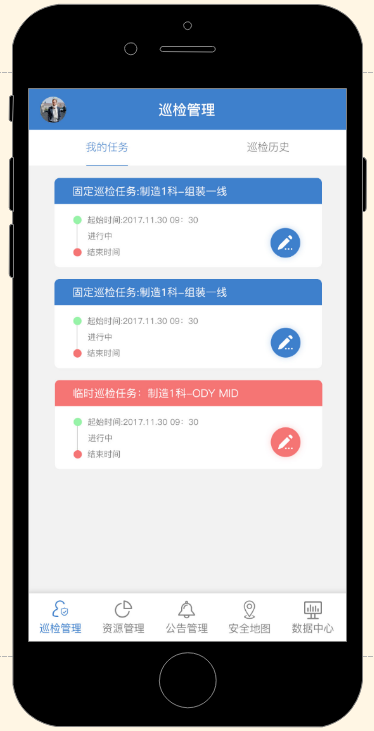

3.1.1巡检管理

【业务定义】
提供安全巡检APP派发固定常规巡检任务和临时任务巡检，系统根据显示的巡检任务，按要求逐步完成的流程。

常规巡检任务：系统按负责人和区域信息，派发固定巡检任务。
临时巡检任务，系统根据后台推送的临时任务安排，生成巡检任务，提供给巡检员，按任务要求，按成巡检。

【功能要求】

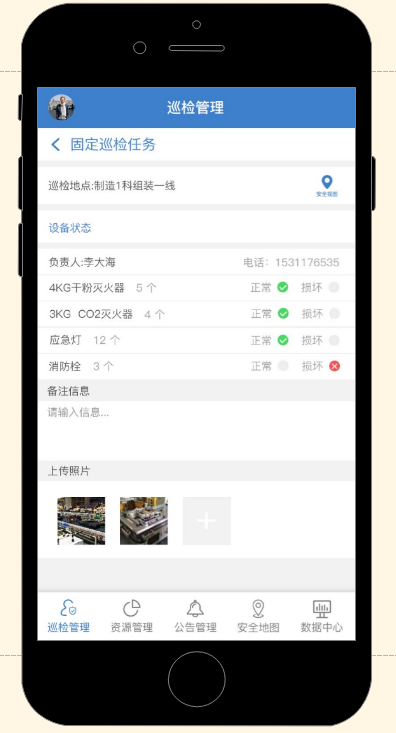

1.巡检任务
用户巡检时，需在APP上输入或选择以下信息：巡检地点、巡检设备、巡检资源数量确认，上报提交。
其中巡检地点和巡检设备以及资源可使用安全图示进行查询及定位。
填写完成提交后，在APP界面上以完成的方式，显示已完成的巡检任务。提交后不可变更。
2.推送临时巡检任务
后端服务推送临时巡检任务后，对应的APP会收到任务并做提醒。巡检流程如（安全巡检）流程。

3.1.2资源管理

【业务定义】
提供安全巡检APP资源调拨和资源查询的功能。

资源调拨：巡检员可以调拨周围巡检点的资源并修改资源数量。
资源查询：巡检员可以查询整体权限下的资源分布情况。以列表和数量的形式展现资源品种，数量，位置等。

【功能要求】

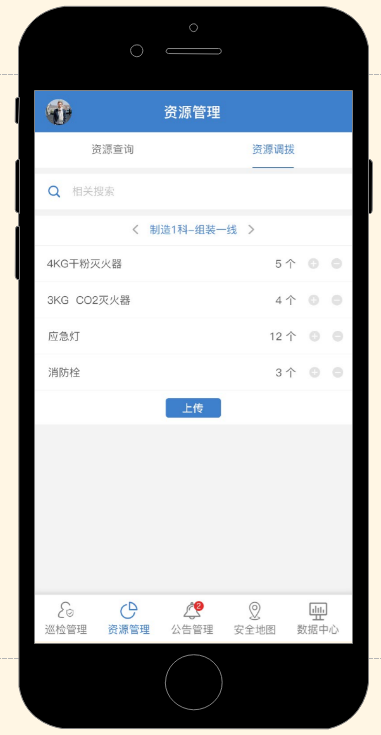

1.资源调拨
用户可以调拨并重新修改资源列表里的数据，其中巡检地点和巡检设备以及资源可使用安全图示进行查询及定位。数据每一次变更都会由相应的变更记录，记录要素为变更人，变更时间，变更的资源等；

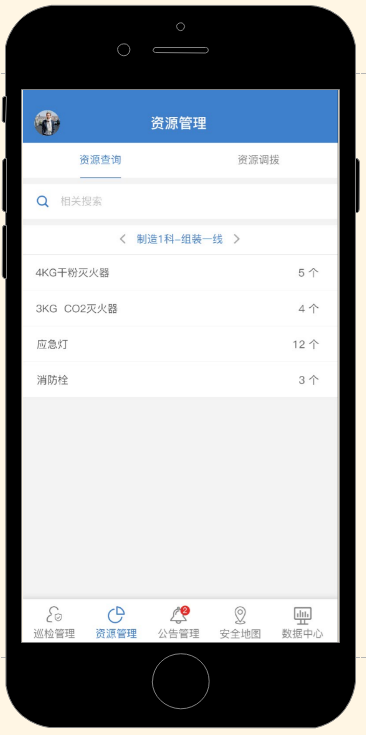

2.资源查询
用户可以查询其权限下所有资源的分布情况，使用情况，以及巡检结果情况。

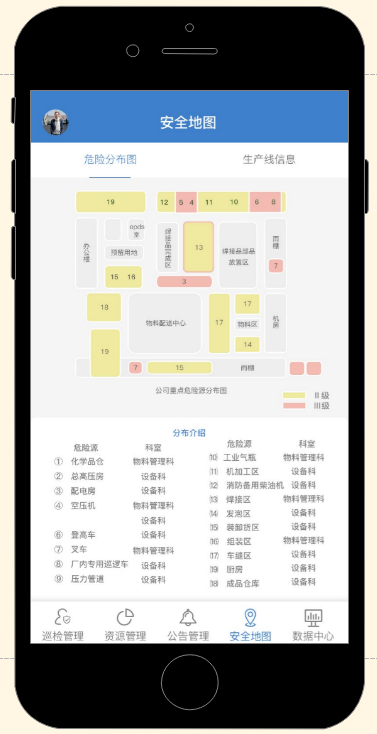

3.1.3安全地图

【业务定义】
提供安全巡检APP安全地图的展示功能

巡检地图：整个厂区的安全地图；
巡检点示图：巡检点的分布情况；
设备示图：巡检设备的设备示图；

【功能要求】

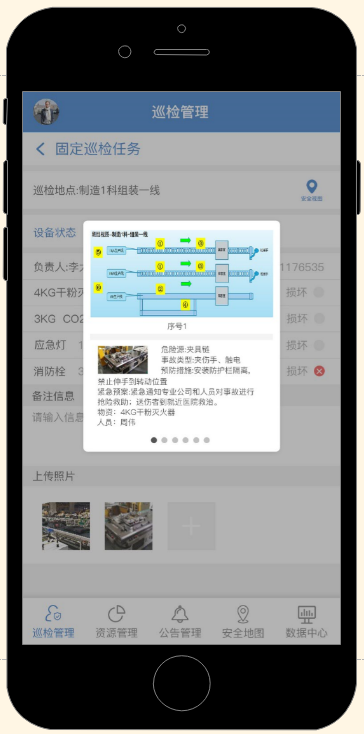

1.巡检地图
用户可以直接调取整个厂区的安全地图，地图包含安全界别，安全点归属等；
2.巡检点示图
在用户不清楚安全点地理位置的情况下，提供巡检点的地理位置图示，以方便巡检员准确的巡检。
3.设备示图
在用户不清楚具体设备的情况下，提供设备对应示图，以方便巡检员准确的找到设备，并顺利的进行巡检。
