数控加工软件如何快速上手

快速入门
1.定义毛坯

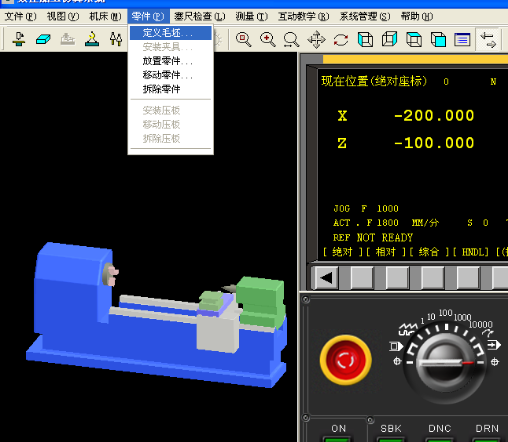

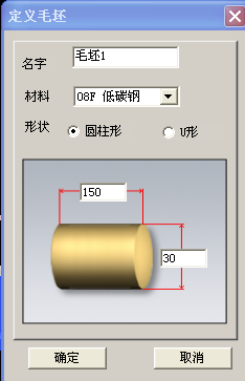

在主界面下，单击下拉菜单中的【零件】，在弹出的下拉子菜单中单击【定义毛坯】；或者单击图标菜单中的图标，如图10，系统将会弹出定义毛坯子界面，将毛坯料的直径都改成30，单击确定，如图11



图10



图11
2.放置零件

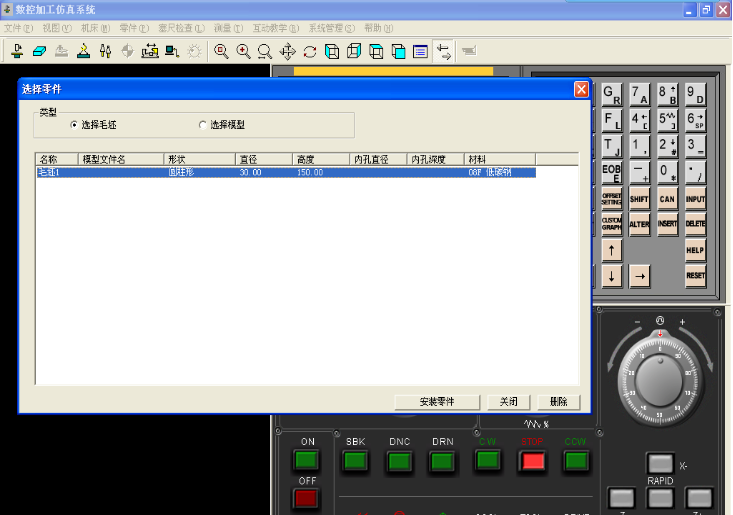

在主界面下，单击图标菜单中的图标，或者单击下拉菜单中的【零件】，在弹出的下拉子菜单中单击【放置零件】项；如图12，在窗口左上角【类型】项选取【选择毛坯】选项，用鼠标左键单击【毛坯1】，然后单击【安装零件】如图13。此时，在屏幕右下角弹出零件移动窗口，二个箭头分别代表在Z轴方向上移动零件。注意：为了便于操作，尽量不移动零件，可直接点击【退出】，结束零件移动。如图14
图12


图13





图14
3.选择刀具

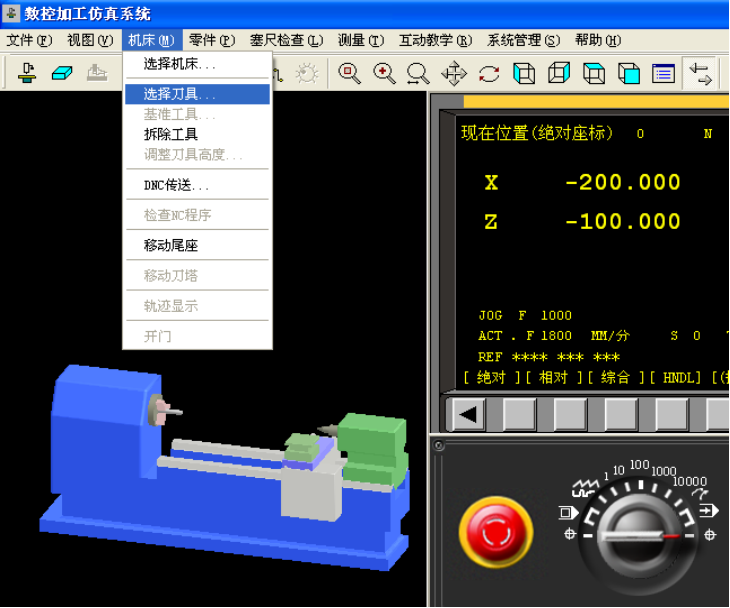

在主界面下，单击图标菜单中的图标，或者单击下拉菜单中的【机床】，在弹出的下拉子菜单中单击【选择刀具】项；如图15，


图15

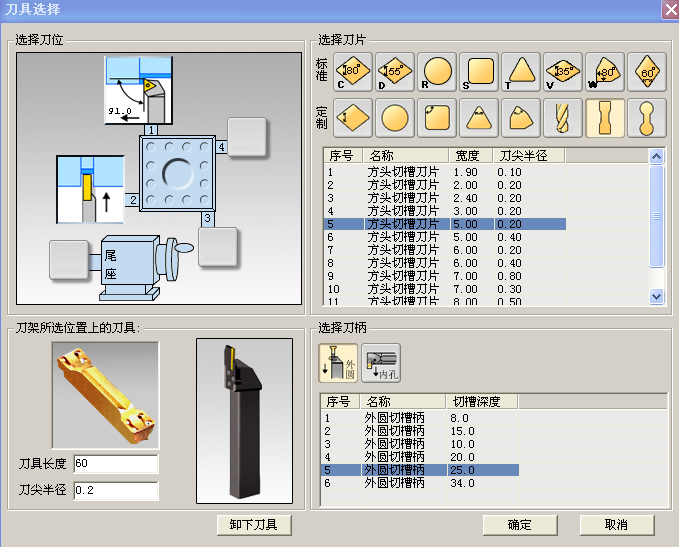

        系统将会弹出选择刀具窗口，在窗口左上角【选择刀位】项将1号刀位激活（默认1号刀位成激活状态）,如图16所示。点击【所选刀片】类型,如三角形刀片,(如图16-1选择)【刀片部分】。然后在选择刀片【刀刃】和【刀尖半径】,如选择序号5的刀片,然后在选择【选择刀柄】如选择【外圆】,弹出下拉菜单,在选择刀柄的形状,我们选择序号为3的刀柄. 如选择再2号刀位,那么激活2号刀位, 点击【所选刀片】类型，如切断刀刀片，(如图16-2所示)。再选择序号5的刀片，然后【选择刀柄】如【外圆】，弹出下拉菜单,在选择刀柄的形状,我们选择序号为5的刀柄,然后最后确定。如果想选择其它刀具,那么重新按以上的步骤执行.车床的刀台一次最多可以装夹4把刀具.每把刀具的刀位号一定要记住,以免在编写程序的时候弄混淆.

图16-1

图16-2
至此,机床的先期准备工作已全部完成，仿真系统现在与真实机床基本一致。
