数控加工仿真软件操作流程介绍
来源:广州软件开发 编辑:广州软件外包公司 日期:2020-06-02
数控仿真加工操作流程
1.机床发动
单击急停按钮,使其处于弹起状态,单击主轴上电。
2坐标轴回参考点
先将形式开关指针对准
参考点
形式(默认为参考点),如图17.单击控制面板显现屏右下角X\Z坐标轴的正方向 使机床回到参考点,如想快速移动可把中心RAPID键点亮,如图18所示例。此刻主菜单坐标值显现为X 600.000 Z 1010.000.如图19所示例。(实习所用CK6136
实在车床
屏幕为X0.00/Z0.00)
回参考点的意图是建立正确的机床坐标系.机床断电,从头发动机床后,有必要从头回参考点
。
3移动刀具
点击鼠标左键使形式指针对准手动形式,在手动的形式下才能够用鼠标左或右键点住X/Z坐标轴的方向按钮,完成机床刀具的前后左右的移动.其他形式下不能点击X/Z坐标轴移动(参考点在外).如图20
图20
图21
4编写程序

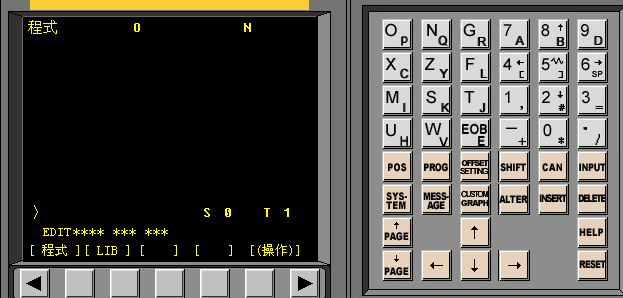

先将形式指针对准修改形式下如图21。在图22所示界面下,点击PROG键,屏幕将如图21所示。
图22
编写程序能够用键盘或用鼠标点击屏幕上的键盘进行编写,FANUC体系程序的姓名有必要用
英文O
和4位数字组成,第一位数字不能用9,其他随意.如不行四位数字,那么在点击刺进键(Insert)的时分,体系主动在前边添零补足四位。如
O
1234
O

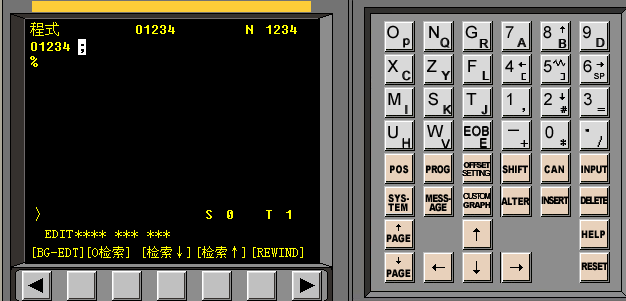

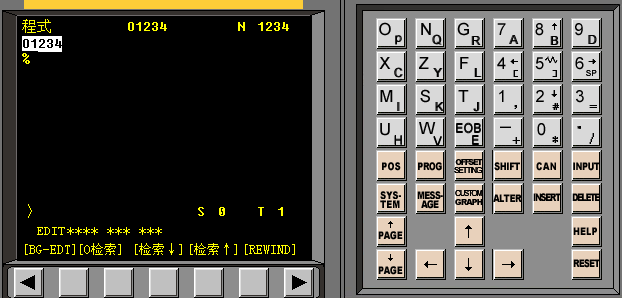

0123 .假如刺进的程序姓名和体系里面保存的重复,那么将报警,须按复位键(PESET)消除报警后从头输入新的程序称号.程序称号和结束符EOB(;)分2次刺进,程序段能够连分号(;)一起刺进.如图23
图23

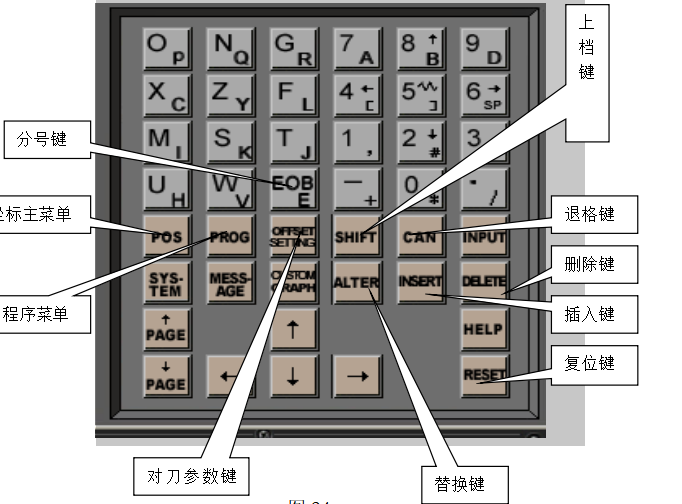

在编写程序的时分,光标有必要在上一行的结束符分号的方位时分才能够换行输入,因软件盗版的问题,有时分光标或许不在最后的方位,需求自己调整一下.如需求退格、删去、替换,那么将光标选在相对应的方位上,在挑选相应的功能键.各种软键的效果如图24
