数控加工仿真软件操作手册 基础用户界面

二、数控加工仿真系统的基本用户界面
选择机床

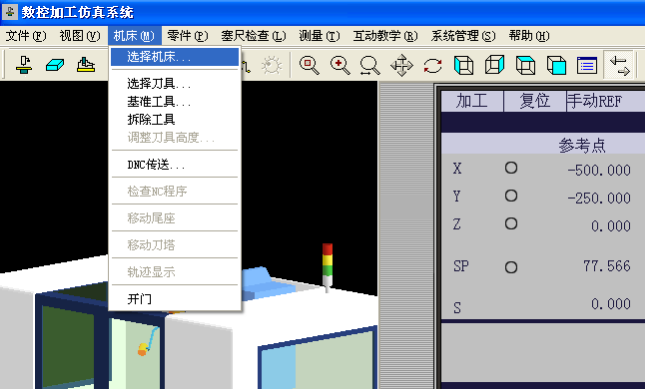

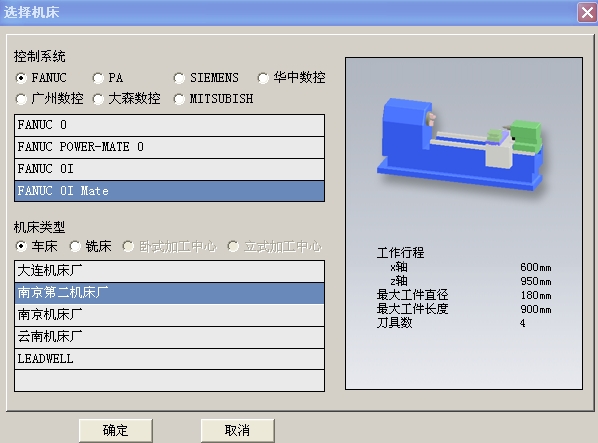

在主界面下，单击下拉菜单中的【机床】，在弹出的下拉子菜单中单击【选择机床】；或者单击图标菜单中的图标，如图5所示，系统将会弹出选择机床子界面，将【控制系统】选为【FANUC】,然后在选择【FANUC OI Mate】 【机床类型】【选车床】然后在选择机床的生产厂家【南京第二机床厂】选项，然后单击确定，如图6。

 图5

图6

图7

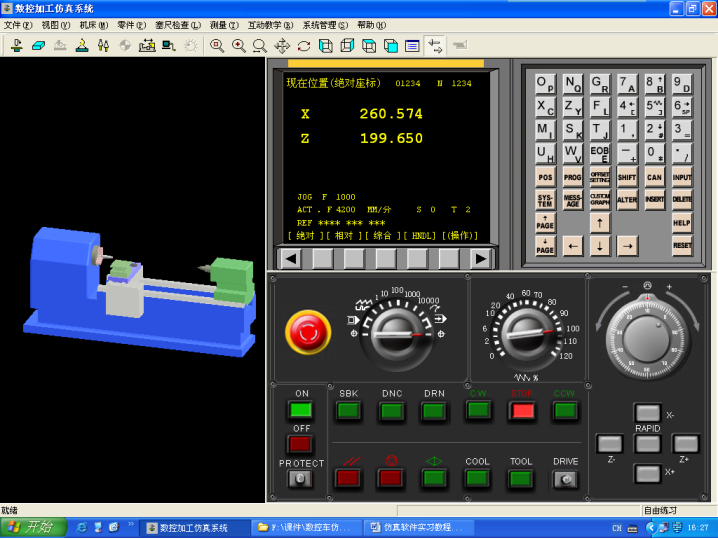

图5所示为数控加工仿真系统的主界面，用户可以通过操作鼠标或键盘来完成数控机床的仿真操作。它包括下拉菜单；图标菜单；机械操作面板；机床操作面板和数控机床动画仿真五部分组成。
2.图标菜单






图8
3.机械操作面板

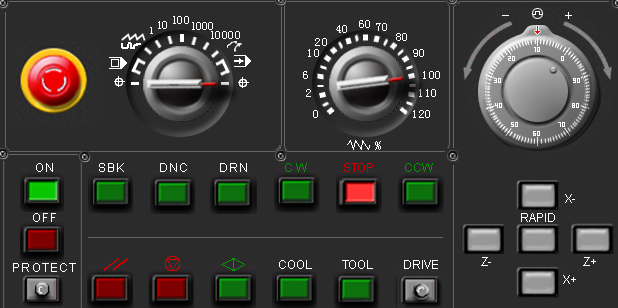

数控仿真加工系统的机械操作面板即为真实机床操作面板上的操作区，其各键名称功能见图7。

模式旋钮上的功能：
为编辑模式，在此模式下才可以进行程序的输入和修改.
为手动模式  在此模式下可以进行手动操作.
为微米模式，指针对准1则为1微米模式，对准10为10微米模式，以此类推，同时在微米模式下激活手轮旋钮.手轮共有100个小格，指针对准哪个数字则每个小格单位为多少微米。
自动加工模式  在此模式下按循环启动按钮可以自动加工.
参考点模式  开机选此模式然后按X\Z坐标轴正方向键使机床回到参考点。
