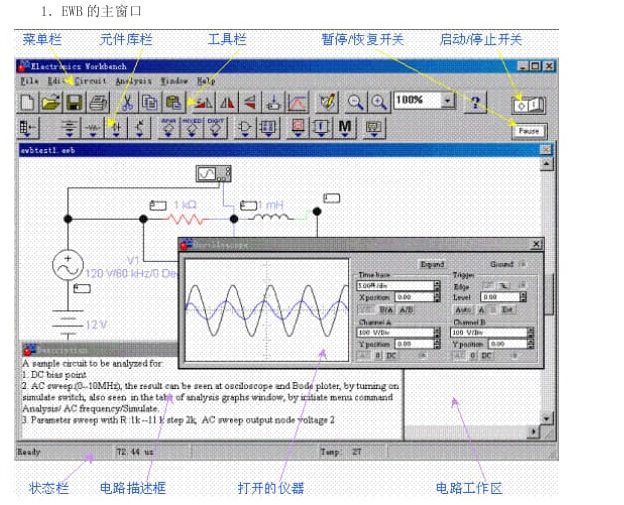

电子工作平台软件
公司于八十年代末、九十年代初推出的电子电路仿真的虛拟电子工作台软件，它具有这样- -些特色:
(1)选用直观的图形界面创立电路:在计算机屏幕上仿照真实试验室的工作台，制作电路图需求的元器件、电路仿真需求的测试仪器均可直接从屏幕上选取:
(2)软件仪器的控制面板外形和操作方法都与什物类似，能够实时显示测量结果。
(3)ENB软件带有丰富的电路元件库，供给多种电路剖析方法。.
(4)作为规划东西，它能够同其它盛行的电路剖析、规划和制板软件交流数据。
(5) EWB还是一个优秀的电子技术练习东西，利用它供给的虚拟仪器能够用比试验室中更灵敏的方法进行电路试验，仿真电路的实际运转状况，了解常用电子仪器测量方法。因而十分适合电子类课程的教学和试验。这儿，我们向大家介绍EWB软件的初步常识，根本操作和剖析方法，。更深化的内容请阅览相关书籍。
基本操作方法介绍
1、创立电路
(1 )元器件操作
元件选用:打开元件库栏，移动鼠标到需求的元件图形上，按下左键，将元件符号拖拽到工作区。
元件的移动:用鼠标拖拽。
元件的旋转、反转、复制和删除:用鼠标单击元件符号选定，用相应的菜单、东西栏，或单击右键激活弹出菜单，选定需求的动作。
元器件参数设置:选定该元件，从右键弹出菜单中选Component Properties 能够设定元器件的标签(Label) 、
编号(Reference ID)、数值(Value) 和模型参数(Model) 、毛病(Fault) 等特性。
说明:
①元器件各种特性参数的设置可通过双击元器件弹出的对话框进行:
②编号 (Reference ID) 通常由系
统自动分配，必要时能够修正，但必须保证编号的唯一一性;
③毛病 (Fault) 选项可供人为设置元器件的隐含毛病，
包括开路(Open) 、短路(Short) 、漏电(Leakage) 、无毛病(None) 等设置。
(2 )导线的操作
首要包括:导线的连接、曲折导线的调整、导线颜色的改动及连接点的使用。
连接:鼠标指向一-元件的端点，呈现小园点后，按下左键并拖拽导线到另一个元件的端点，呈现小园点后松开鼠标左键。
删除和改动:选定该导线，单击鼠标右键，在弹出菜单中选delete。或许用鼠标将导线的端点拖拽离开它与元
件的连接点。
