仿真软件对几种模仿电路的仿真
这儿用几个仿真事例说明两种仿真软件对不同电路的仿真特色:与 PSpice分别对扩大电路的仿真
用作扩大电路的仿真功用剖析:

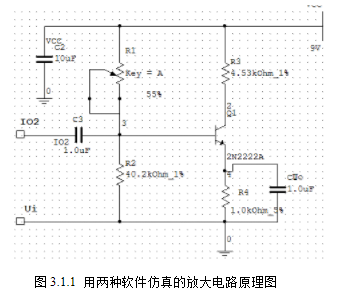

软件是专业的仿真软件,该软件包括有系列的仿真功用.在其界面里可以轻松地制作电路图,并在需求测验的方位接入所需的测量仪器,方便快捷地完成测验。如图3. 1.1所示为用Muhis im软件制作的电路图:
本图所需的测验是当在输入端输入不同频率的激励源时,在输出端输出的波形状况。

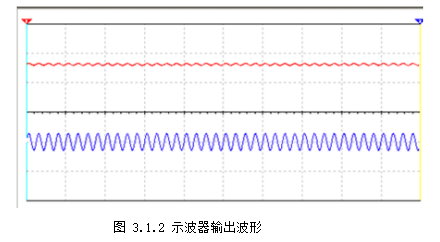

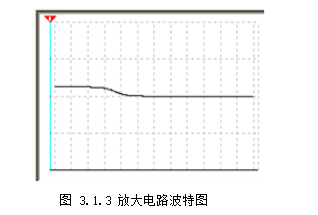

扩大电路是-个能使输入信号的幅值扩大但相位相反的电路,偏置电路采用R1和R2组成的分压电路,发射极接有R4电阻器用于安稳扩大器静态作业点。因此用双踪示波器来调查扩大器的输入信号V1和输出信号电压波形,上图即为在U,处参加一个2KHz频率电压源时的输出波形,另外用波特仪衔接输入端调查该频率下的波形如下:
中提供了直流作业、沟通、瞬态傅立叶、噪声等19中剖析,这儿选择几种针对模仿电路的剖析对软件作测验。
①直流作业点剖析

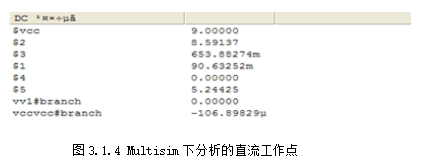

软件在进行其他剖析前,先进行直流作业点剖析,以确认瞬态的初始条件和沟通小信号状况下非线性器材线性化模型参数。通过计算出静态作业点,与仿真出的成果进行比较。如下为作的直流剖析表,与理论计算成果挨近,因此该软件可以对电路直流作业点做剖析。
②沟通/动态剖析

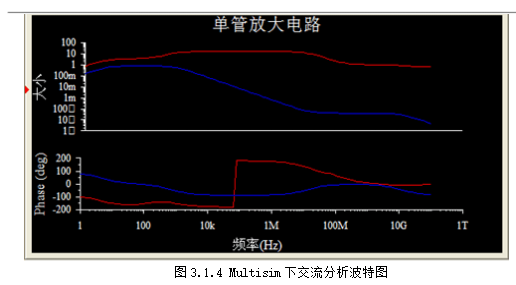

小信号频率响应的状况下,在剖析时直流电源置零,沟通信号源、电容和电感等都处在沟通模式。在晶体管扩大电路中,增益现已己知,调查电路波形图加以验证,按下仿真按钮,在显现图上获得被剖析点的频率特性波形,沟通剖析成果显现如下幅频特性和相频特性两个图形,看到输入波形经过扩大电路的处理幅值现已放大,可以对扩大电路进行沟通剖析”。
