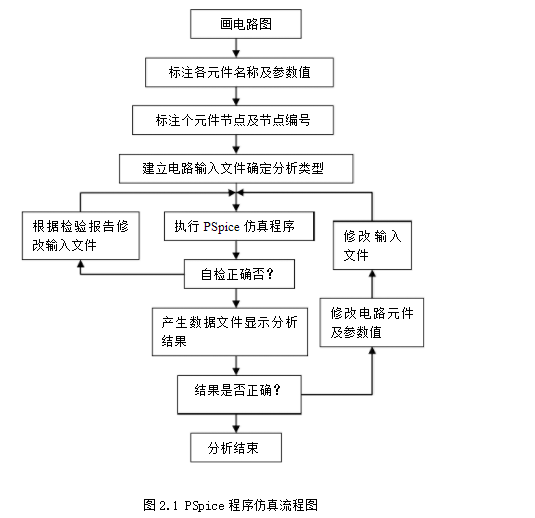

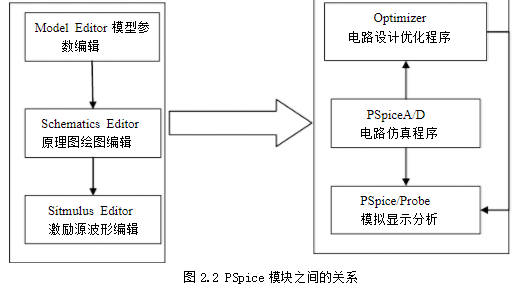

原理图输入
(1)利用Capture CIS绘制电路原理图启动Capture CIS编辑器,便可进入0rCAD Capture程序主窗口,主要工作窗口是专案管理视窗(FCB)、绘图窗口(Schematics)和信息查看窗口(SessionLog)。
(2)用网单文件输入电路原理图输入格式:输入描述语句用专用的输入电路描述语言编写的,输入文本文由若干条输入描述语句组成,般由标题行、注释行、元件行及结束行组成。的输出格式包括表格方式和文件方式。表格方式以文本方式显示或打印输出结果。曲线方式有两种: a.用字符号代点的低解析度图形方式;高解析度图形方式。
节点规定及处理
在对电路进行分析前,首先要对电路的节点进行编号,对于节点,有如下规定:规定接地点(公共段)为零节点;节点标号必须为0 9999之间的整数;不能有悬乎节点,有些情况不能满足时,通常连接-一个超大的电阻接地;避免节点短路,当电感线圈与电压源并联时将出现节点短路,引起错检提示并中断分析时,处理方法是:在电感支路串入一任意阻值的电阻。
