仿真培训软件功能介绍
来源:广州软件开发 编辑:广州软件开发公司 日期:2020-05-28
系统功能介绍
核算机仿真训练体系将不仅可以完成惠州 NNAA 监控体系上位机的全进程仿真,包含操作界面、操作功用、操控功用与真机体系一致,还可以完成惠州NNAA监控体系下位机的全进程仿真,包含完成 LCU 的各项功用,即操控画面、操控功能、操控逻辑及各工况转化的流程逻辑等。还可以对全厂进行三维仿真。
整个系统可以分为三个部分:
(1)自我学习仿真体系
该体系是用于 AA 运转人员进行自我学习的一种仿真形式,包含实时阅读形式和事例仿真形式以及三维阅读知道。自我学习仿真训练体系是 AA 职工经过自我学习对 AA 运转情况从各个方面进行认识和学习的一种仿真训练以及 AA 运转的监控画面有一个实时的知道和了解,对经典事例有一个了解和知道。包含对 AA 的三维模型的知道,模拟图各个界面的阅读,曲线图,报警站的观测,经典事例的回放。
(2)指导仿真训练体系
该系统是指学员在教练员的指导下进行仿真训练,并对故障操作处理进行查核打分的一种仿真形式。分为三维阅读知道训练,功用仿真训练,事例仿真训练。(3)三维展示。三维展示是数字化 AA 的一个重要组成部分;是完成 AA 主要水工建筑物及主机设备的三维立体展示,包含上、下游引水隧洞、主厂房、副厂房、发电机、水轮机、主变压器等。上述三部分主要由:服务器(包含模型及流程),学员台,教练台,三维仿真等功用模块协调完成。
服务器
核算机仿真训练体系服务器是整个仿真训练体系的核心,从功用上可分为:
实时库服务器和仿真服务器两大部分。 实时库服务器主要与 AA 监控体系SCADA 接口,收集实时数据,发送到客户端监控界面上显现。仿真服务器从功能上包含仿真数据库,模型以及流程等,仿真数据库主要是收集模型及流程运转数据信息,将不同的信息别离发送到教练台和学员台,并且可以承受教练台和学员台发送的指令,转发给模型及流程,发动相应的核算功用。模型主要对根本的元件和体系包含水轮机,发电机,调速器,励磁调节器等主要元件应建立动态数学模型,完成训练体系的动态仿真核算功用。才干满足系统全进程仿真的需求。

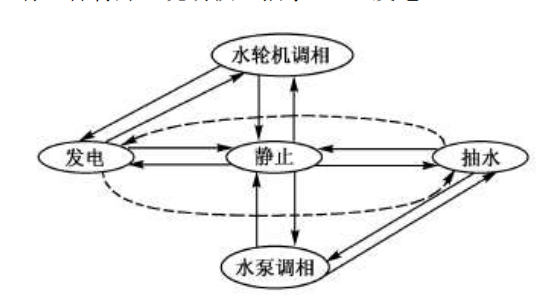

流程主要是指完成发电机工况转化的操控流程,NN 机组的运转工况多,工况切换杂乱。对于 NN 机组共有停止、发电、抽水、发电方向调相、抽水方向调相五种根本工况。
学员台包含三部分,别离为:模拟图、报警站和曲线图。主要为学员供给杰出的人机界面,经过学员台,学员可以熟悉实践监控体系的运转进程、操作方法以及故障处理,使学员可以把握实践体系的监督功用、进程操控的操作方法,具备故障剖析和处理能力。
(1) 模拟图
模拟图向操作员供给 x 站中需求监控的监控画面,包含电气主接线图、单元
机组操控、机械、液体和油体系等。从这些监控画面上,操作员可以监督机组及
辅佐设备的各种参数的变化,一起可以进行一些根本操作。
模拟图中的根本功用如下所示:
⚫ 模拟图的切换
⚫ 变量及变量根本属性查询
⚫ 数值设定操作
⚫ 500kV 开关操作
⚫ 机组运转工况转化
⚫ 故障信息复归
(2) 报警站
报警站显现了 x 站运转进程中的报警信息。报警站的根本功用如下所示:
⚫ 单条承认
⚫ 成组承认
(3) 曲线图
曲线图供给了 x 站运转进程中各种模拟量的趋势变化曲线。曲线图根本功用如下:
⚫ 一起显现 6 条曲线
⚫ 取得曲线对应变量的当前时间值
⚫ 增加和删去曲线
⚫ 设定变量的取值规模
教练台
教练台是仿真系统的控制终端与后台管理,能对仿真案例进行维护,对仿真进程进行控制。并可以下载实时显示客户端,查看当前 EventLog。对系统中的变量进行维护,配置仿真的参数。教练员台划分为三个子系统模块:
⚫ 身份验证模块:对于系统的使用者进行身份验证,只有授权用户才可使 用系统。
⚫ 案例维护管理模块:使教练员可以对案例库中的案例进行管理(包括查看、添加、修改和删除案例)
⚫ 仿真控制模块:使教练员可以对仿真培训的模式进行设定,对仿真参数进行设置,对仿真过程进行监控。
三维仿真
三维仿真系统提供了全厂的三维立体模型,主要包括:
⚫ 地下厂房
⚫ 上水库区
⚫ 下水库区
⚫ 开关站
⚫ 室内设备

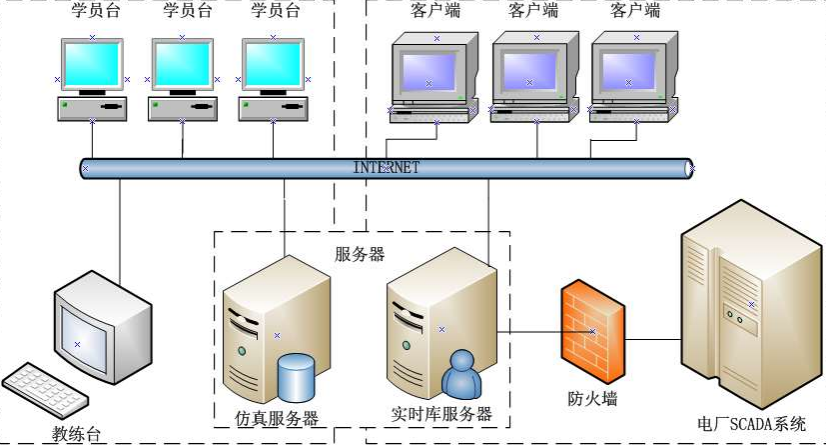

系统体系结构
